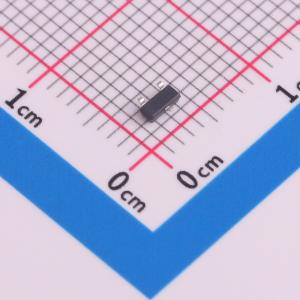

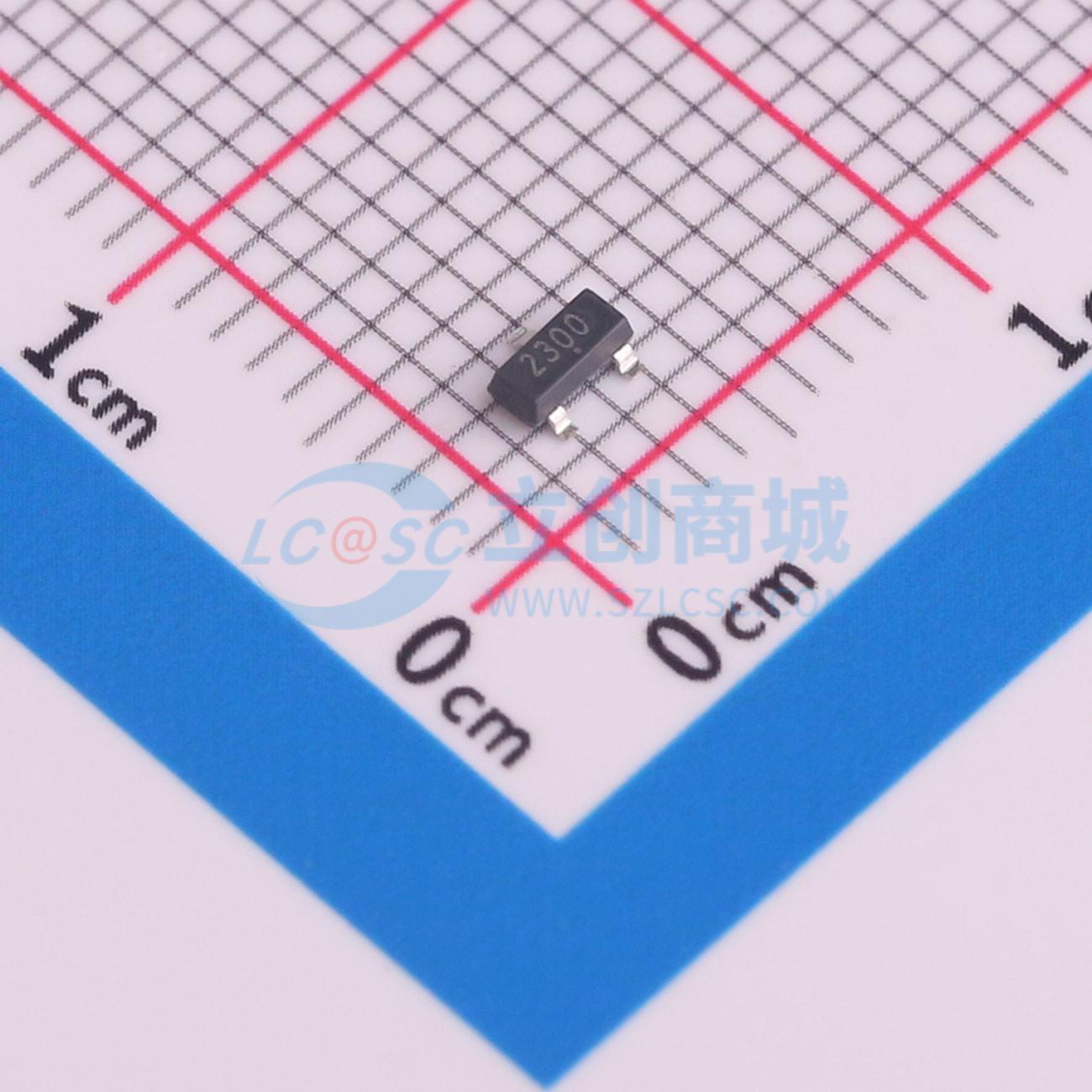

温馨提醒：图片仅供参考，商品以实物为准
WG2300
20V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WG2300
- 商品编号
- C7541477
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034831克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 23.6mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 19.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 34pF |
商品概述
IRF8707TRPBF采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷:Qg = 6nC(典型值)。
- BVDSS = 20V,ID = 6A
- RDS(导通):28mΩ(最大值)@VG = 4.5V,ID = 4.5A
- 经过100%雪崩测试
应用领域
- 电池保护-负载开关-不间断电源
