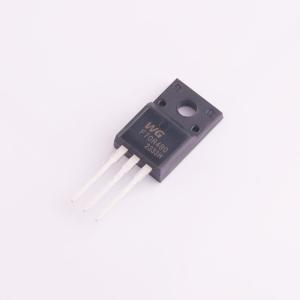

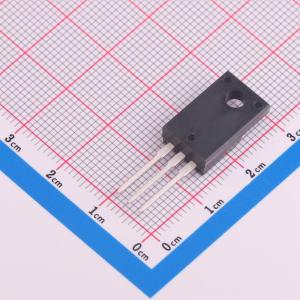

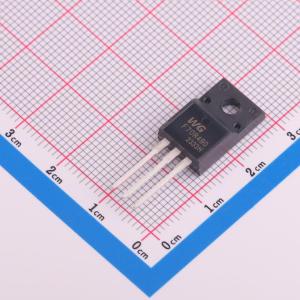

温馨提醒：图片仅供参考，商品以实物为准
WGF70R490
700V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGF70R490
- 商品编号
- C7541466
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 导通电阻(RDS(on)) | 490mΩ@10V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.6nC@10V | |
| 输入电容(Ciss) | 410.8pF | |
| 反向传输电容(Crss) | 3.1pF | |
| 输出电容(Coss) | 41.7pF |
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷：Qg = 49 nC（典型值）。
- VDSS = 600 V，ID = 24 A
- RDS(on)：0.16 Ω（最大值），@ VG = 10 V
- 100% 雪崩测试
- TO - 220F
- 符合 RoHS 标准
