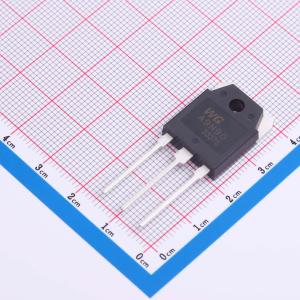

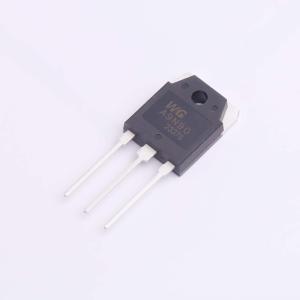

WGA9N90
900V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGA9N90
- 商品编号
- C7541444
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 6.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 900V | |
| 导通电阻(RDS(on)) | 1.4Ω@10V | |
| 耗散功率(Pd) | 280W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 14pF | |
| 输出电容(Coss) | 175pF |
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷：Qg = 29 nC（典型值）。
- VDSS = 650 V， ID = 7 A
- RDS(导通)：1.35 Ω（最大值）@ V_G = 10 V
- 100% 雪崩测试
