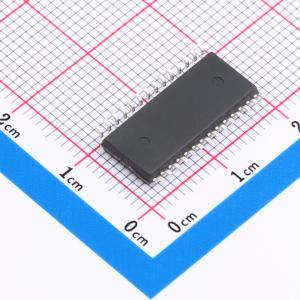

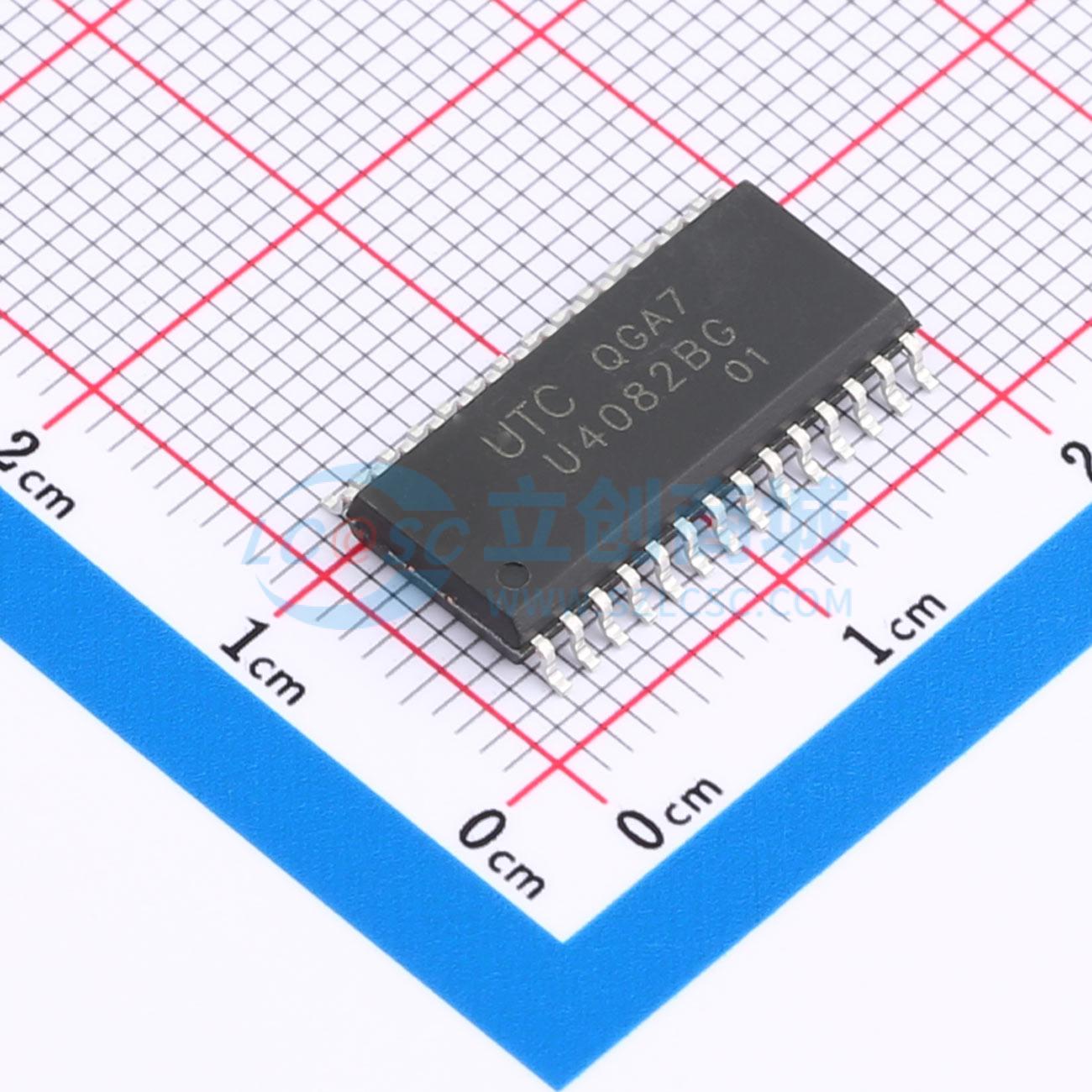

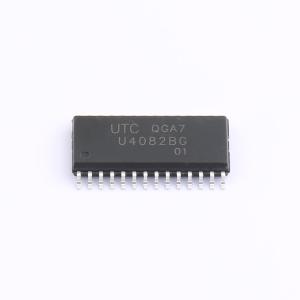

U4082BG-2
语音切换式免提电话电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 作为一款语音切换式免提电话集成电路，UTC U4082B 包含必要的放大器、衰减器、电平检测器和控制算法。UTC U4082B 的内部电路包括一个增益可调且具备静音控制功能的内部麦克风放大器、内部发射和接收衰减器（以互补方式工作）、两个衰减器输入和输出端的电平检测器，以及发射和接收通道的背景噪声监测器。
- 品牌名称
- UTC(友顺)
- 商品型号
- U4082BG-2
- 商品编号
- C7509617
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1.5132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | 3.5V~6.5V | |
| 总谐波失真+噪声(THD+N) | 0.15% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.5mA | |
| 工作温度 | -20℃~+60℃ | |
| 电源纹波抑制比(PSRR) | 54dB |
商品概述
作为一款语音切换免提电话集成电路，UTC U4082B 包含必要的放大器、衰减器、电平检测器和控制算法。 UTC U4082B 的内部电路包括一个增益可调且具备静音控制功能的内部麦克风放大器、内部发送和接收衰减器（以互补方式工作）、两个衰减器输入和输出端的电平检测器，以及发送和接收通道的背景噪声监测器。 拨号音检测器可防止拨号音被接收背景噪声监测电路衰减。此外，还有两个线路驱动放大器，可与外部耦合变压器配合形成混合网络。高通滤波器可用于其他滤波功能，尤其可滤除接收通道中的 60Hz 噪声。 UTC U4082B 典型工作电流为 5mA，可由电源供电，也可由电话线供电。
商品特性
- 衰减器增益范围：52dB（发送和接收之间）
- 适用于线路供电应用：3~6.5V 低电压工作
- 为提高灵敏度：4 点信号感应
- 发送和接收路径：背景噪声监测器
- 外部电阻设置麦克风放大器增益
- 包含静音功能
- 芯片禁用：活动或待机操作
- 拨号音存在期间：拨号音检测器抑制接收空闲模式
