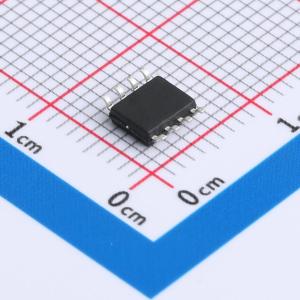

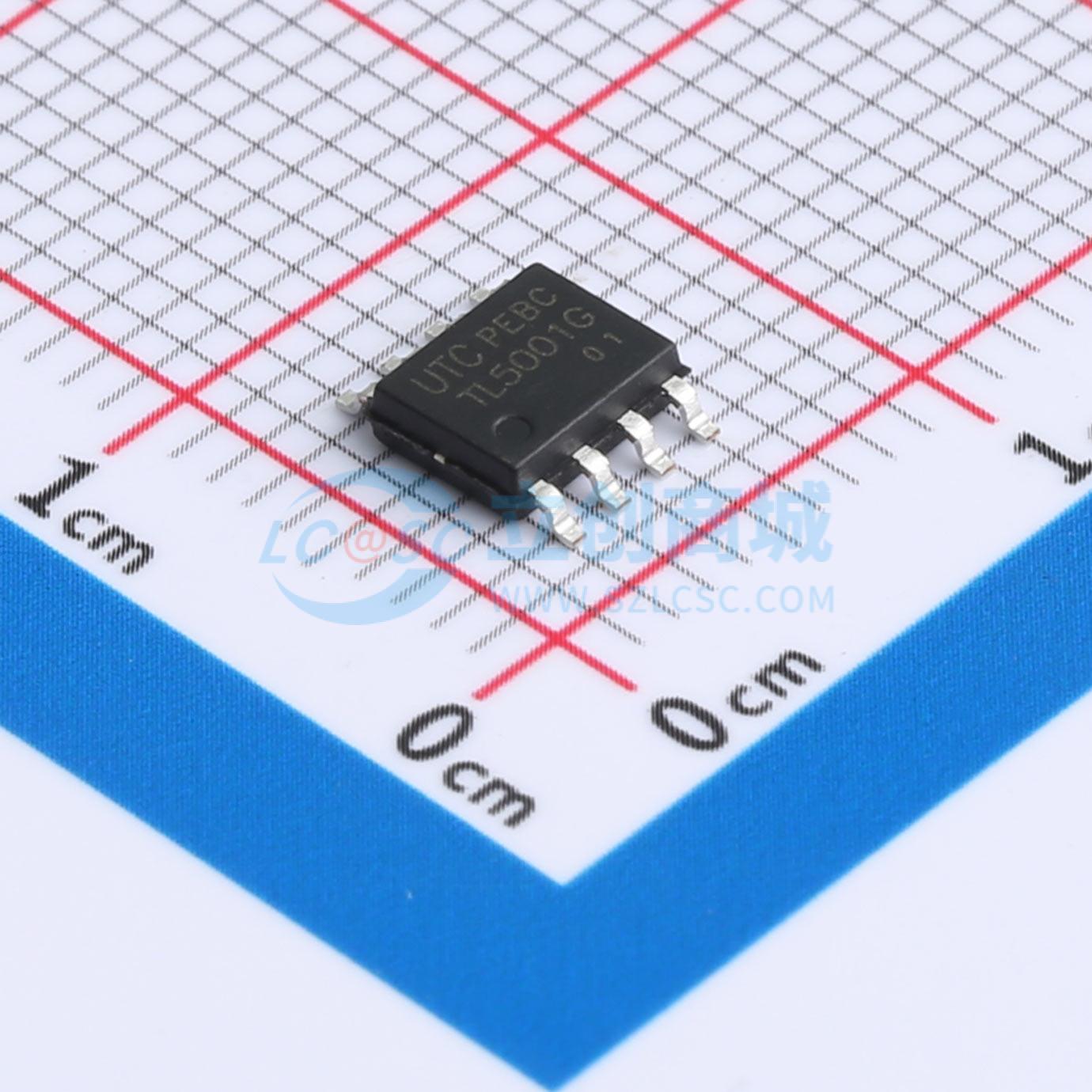

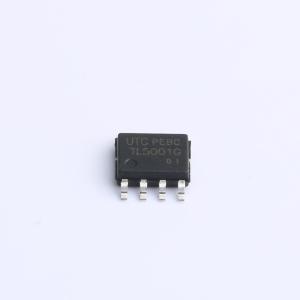

TL5001G-1
集成脉宽调制控制功能的线性集成电路，适用于电源控制，具备误差放大器、调节器、振荡器等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UTC TL5001在单个单片芯片上集成了脉冲宽度调制（PWM）控制电路所需的所有功能。它主要用于电源控制，包含一个误差放大器、一个稳压器、一个振荡器、一个带有死区时间控制输入的PWM比较器、欠压锁定（UVLO）、短路保护（SCP）和一个集电极开路输出晶体管。误差放大器的共模电压范围为0V至1.5V
- 品牌名称
- UTC(友顺)
- 商品型号
- TL5001G-1
- 商品编号
- C7509624
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.6412克(g)
商品参数
参数完善中
商品概述
UTC TL5001在单个单片芯片上集成了脉冲宽度调制（PWM）控制电路所需的所有功能。该器件主要为电源控制而设计，包含一个误差放大器、一个稳压器、一个振荡器、一个带有死区时间控制输入的PWM比较器、欠压锁定（UVLO）、短路保护（SCP）和一个集电极开路输出晶体管。 误差放大器的共模电压范围为0V至1.5V。误差放大器的同相输入端连接到一个1V的参考电压。通过在死区时间控制（DTC）引脚和地（GND）之间连接一个外部电阻，可以将死区时间设置为0%至100%。振荡器频率通过在RT引脚与地之间连接一个外部电阻来设置。在VCC电压较低的情况下，欠压锁定电路会关闭输出，直到VCC恢复到正常工作范围。
商品特性
- 完整的PWM电源控制
- 3.6V至40V工作电压范围
- 内部欠压锁定电路
- 内部短路保护
- 振荡器频率：20kHz至500kHz
- 可变死区时间控制器可实现全范围控制
