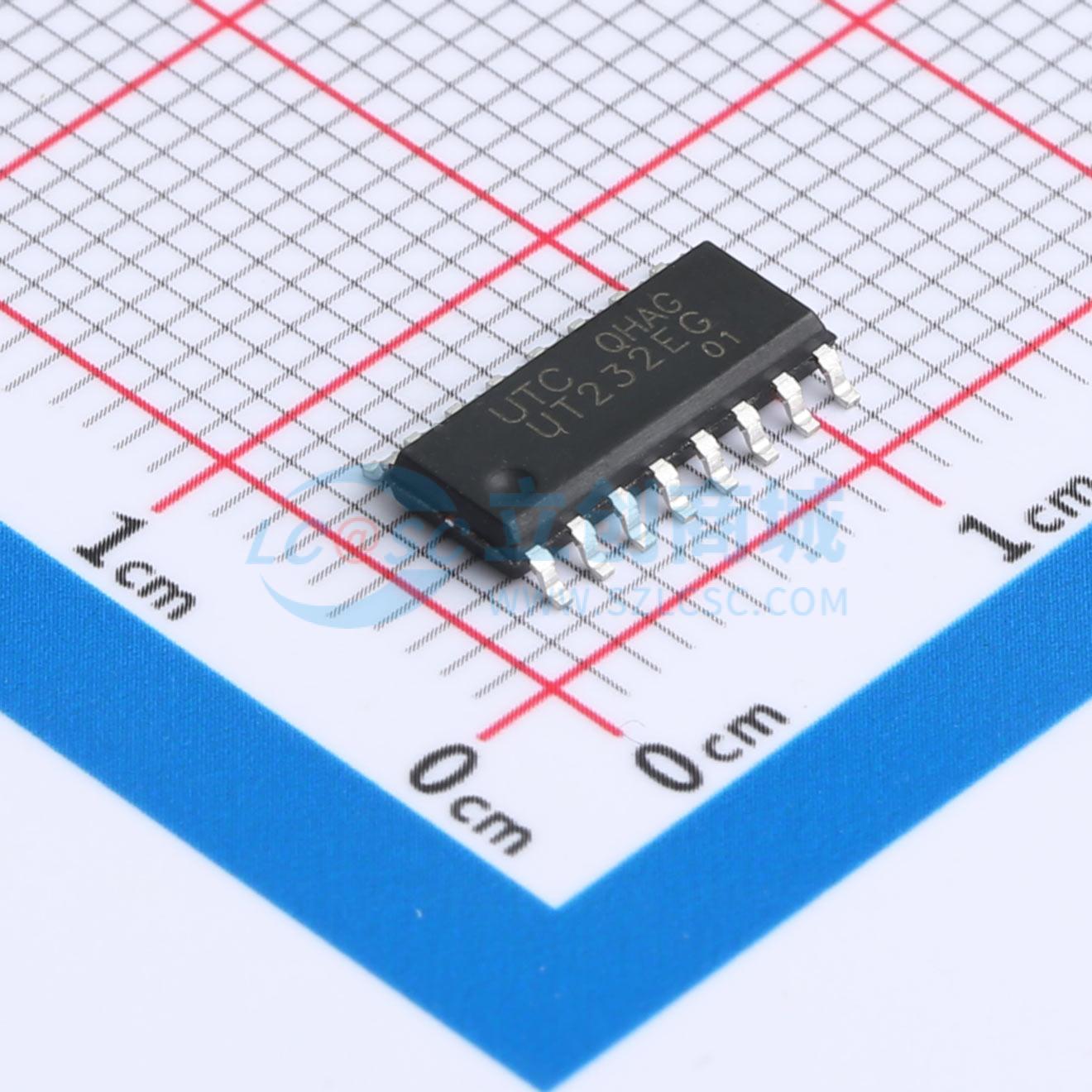

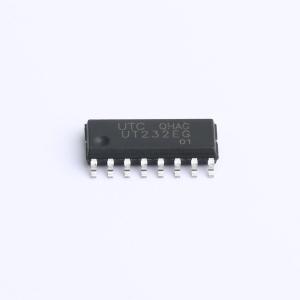

温馨提醒：图片仅供参考，商品以实物为准
UT232EG
高性能RS-232线驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有双驱动器和双接收器，符合RS-232D和V.28规格。高驱动电流和10V/us上升率，保证传输速率为120kbps。
- 品牌名称
- UTC(友顺)
- 商品型号
- UT232EG
- 商品编号
- C7509619
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.8088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±8kV | |
| 有无电荷泵 | 有 | |
| 静态电流 | 3mA |
商品概述
UTC UT232E 具有两个驱动器和两个接收器，并配备双电荷泵电路。它符合 RS-232D 和 V.28 规范。其高性能体现在为更长、更灵活的电缆配置提供更大的驱动电流，具有 10V/µs 的压摆率和 120kbps 的有保证传输速率。为方便使用，该器件还进行了改进，包括为 RS-232 输入/输出引脚提供更好的静电放电 (ESD) 保护、低功耗以及使用四个外部 0.1µF 小型电荷泵电容。
商品特性
- 单电源供电：3.0V~5.5V
- 低电源电流：3.0mA
- 多个驱动器和接收器
- 接收器输入电平：±25V
- TTL/CMOS 接收器的三态输出
- 高输出压摆率：负载下 10V/µs
- 高数据速率：负载下 120kbps
- 四个外部小型电荷泵电容：0.1µF
- RS-232 输入/输出引脚的 ESD 保护超过 ±8KV 人体模型 (HBM)
