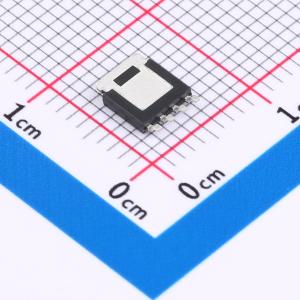

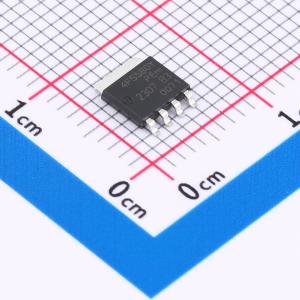

温馨提醒：图片仅供参考，商品以实物为准
PSMN4R5-80YSFX
PSMN4R5-80YSFX
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NextPower 80 V标准电平栅极驱动MOSFET。可在175 ℃环境下工作，推荐用于工业和消费类应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN4R5-80YSFX
- 商品编号
- C7508976
- 商品封装
- LFPAK56
- 包装方式
- 编带
- 商品毛重
- 0.194545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 耗散功率(Pd) | 238W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 4.292nF | |
| 反向传输电容(Crss) | 47pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.144nF |
商品概述
NextPower 80 V 标准电平栅极驱动 MOSFET。可在 175°C 环境下工作,适用于工业和消费类应用。
商品特性
- 低反向恢复电荷 (Qrr),效率更高,尖峰更低
- 最大漏极电流 (ID(max)) 达 100 A,具备可靠的连续电流额定值
- 低品质因数 (QG × RDS(on)),适用于高效开关应用
- 高雪崩能量额定值 (Eas)
- 具备雪崩能力,100% 经过雪崩测试
- 采用无卤、符合 RoHS 标准的 LFPAK56 封装
- 可进行波峰焊
应用领域
- 交直流 (AC-DC) 和直流-直流 (DC-DC) 同步整流器
- 直流-直流 (DC-DC) 原边开关
- 无刷直流 (BLDC) 电机控制
- USB 功率传输 (USB-PD) 适配器
- 全桥和半桥应用
- 反激式和谐振拓扑
