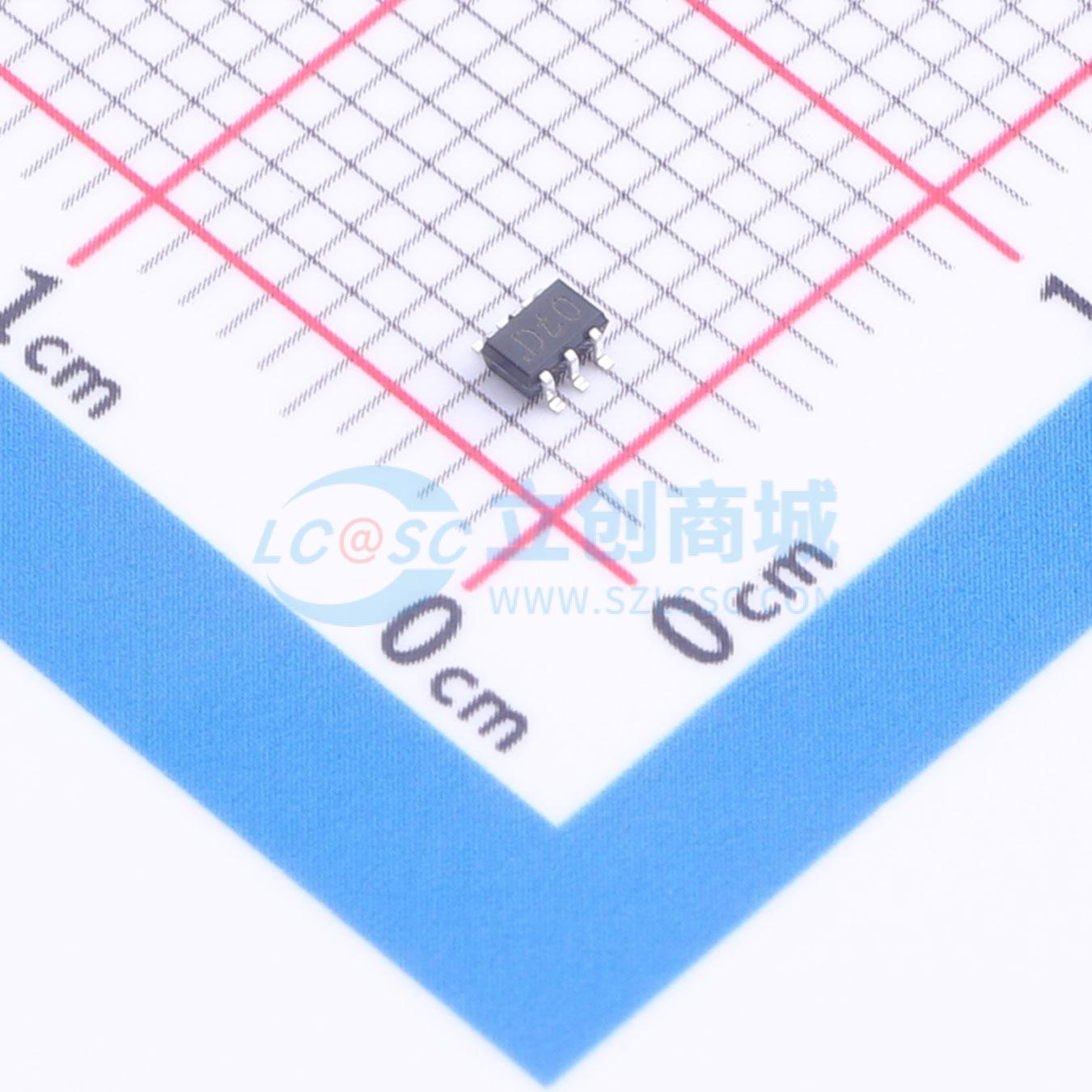

温馨提醒：图片仅供参考，商品以实物为准

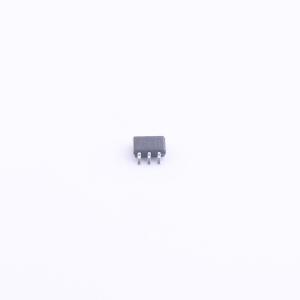

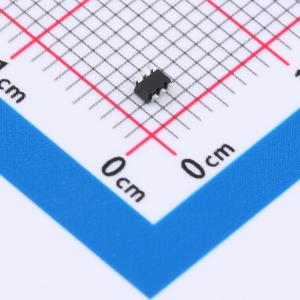

PUMD10-QX
NPN/PNP双内置偏置电阻晶体管，采用SOT363封装，简化电路设计，适用于汽车应用
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUMD10-QX
- 商品编号
- C7509017
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置,1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 300mW | |
| 晶体管类型 | NPN+PNP | |
| 直流电流增益(hFE) | 100 | |
| 射基极击穿电压(Vebo) | 5V | |
| 最小输入电压(VI(on)) | 1.1V@5mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | - | |
| 电阻比率 | 21 | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 100mV@5mA,0.25mA | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用超小型SOT363 (SC-88) 表面贴装器件 (SMD) 塑料封装的NPN/PNP双电阻晶体管 (RET)。
商品特性
- 输出电流能力达100 mA
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
- 低电流外设驱动器
- 控制IC输入
- 在数字应用中替代通用晶体管
