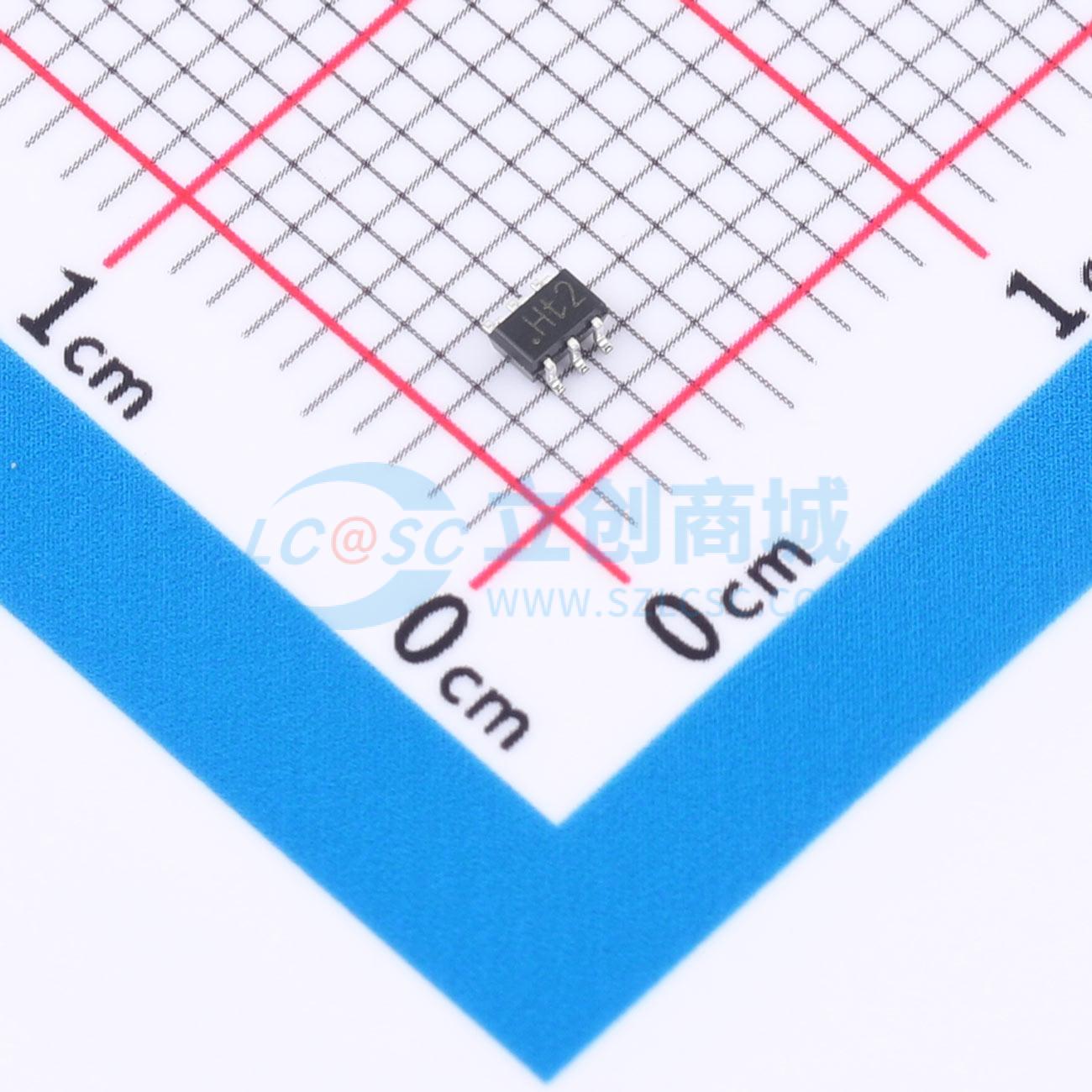

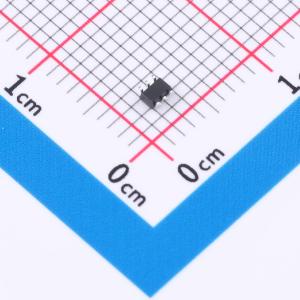

温馨提醒：图片仅供参考，商品以实物为准
PUMH1-QX
配备电阻的NPN型双晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NPN/NPN 配备电阻的双晶体管 (RET)，采用非常小的 SOT363 (SC-88) 表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUMH1-QX
- 商品编号
- C7509042
- 商品封装
- SOT-666
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 2个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 300mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 60 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.5V@5mA,0.3V | |
| 最大输入电压(VI(off)) | 800mV@100uA,5V | |
| 输入电阻 | 22kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV | |
| 特征频率(fT) | 230MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用超小型SOT363（SC - 88）表面贴装器件（SMD）塑料封装的带电阻双NPN晶体管（RET）。
商品特性
- 输出电流能力达100 mA
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
- 低电流外设驱动器
- 控制IC输入
- 在数字应用中替代通用晶体管
