温馨提醒：图片仅供参考，商品以实物为准

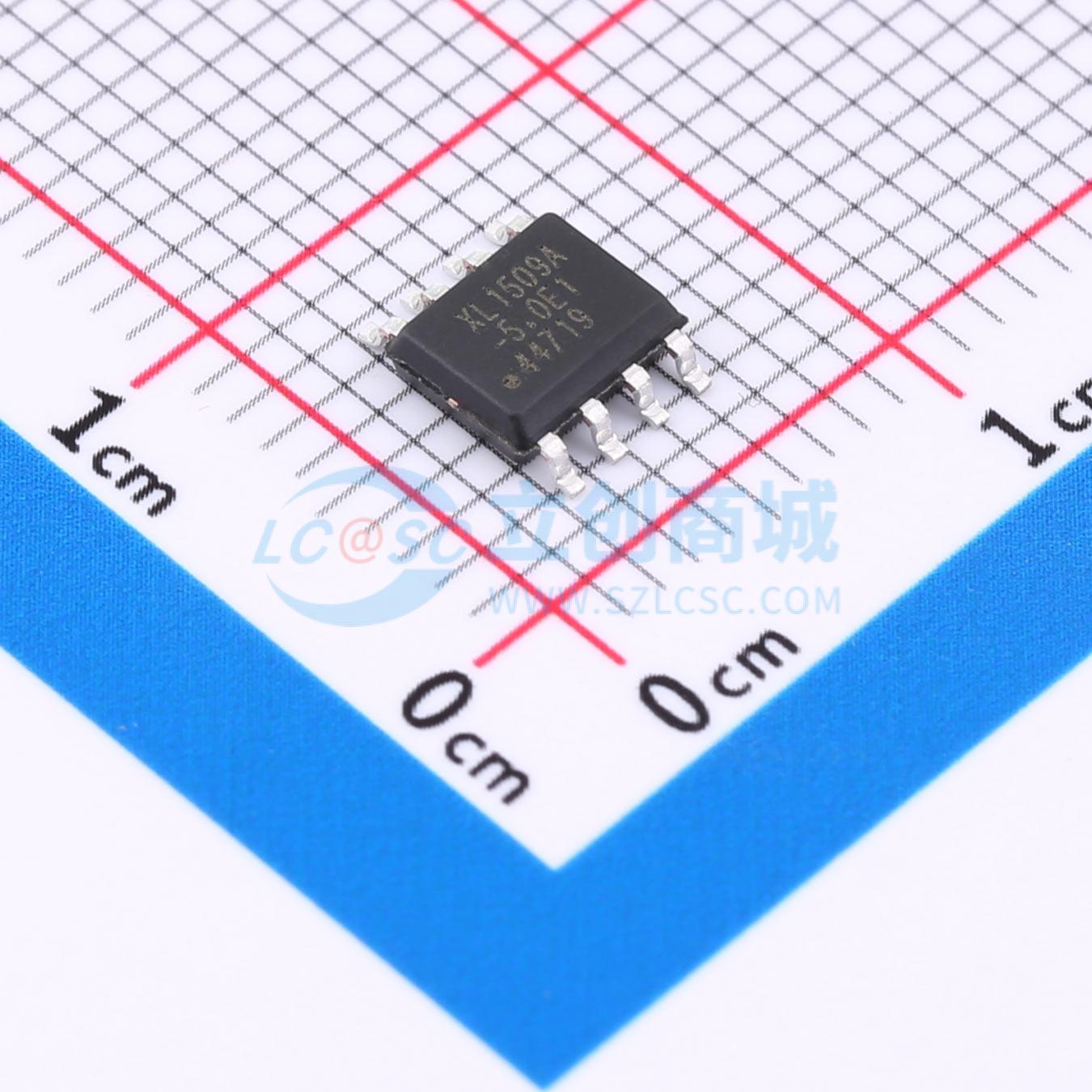

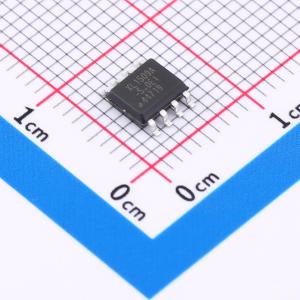

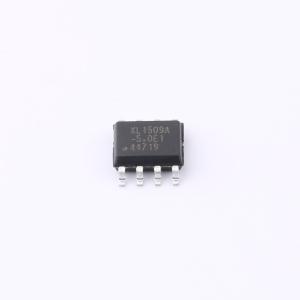

XL1509A-5.0E1
150KHz 60V 2A开关电流降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款高电压、高效率的降压型DC-DC开关转换器，恒定150KHz开关频率，输出电流能力高达2A ，支持4.5V~50V的宽输入操作电压范围，同时支持最大占空比100%输出，芯片内置环路补偿模块有效减少系统元器件数量，降低整个电源系统成本并减小印制电路板的空间。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL1509A-5.0E1
- 商品编号
- C7509403
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 135kHz~165kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
