温馨提醒：图片仅供参考，商品以实物为准

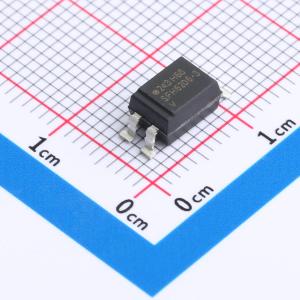

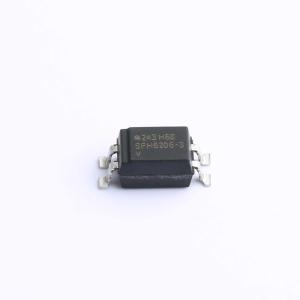

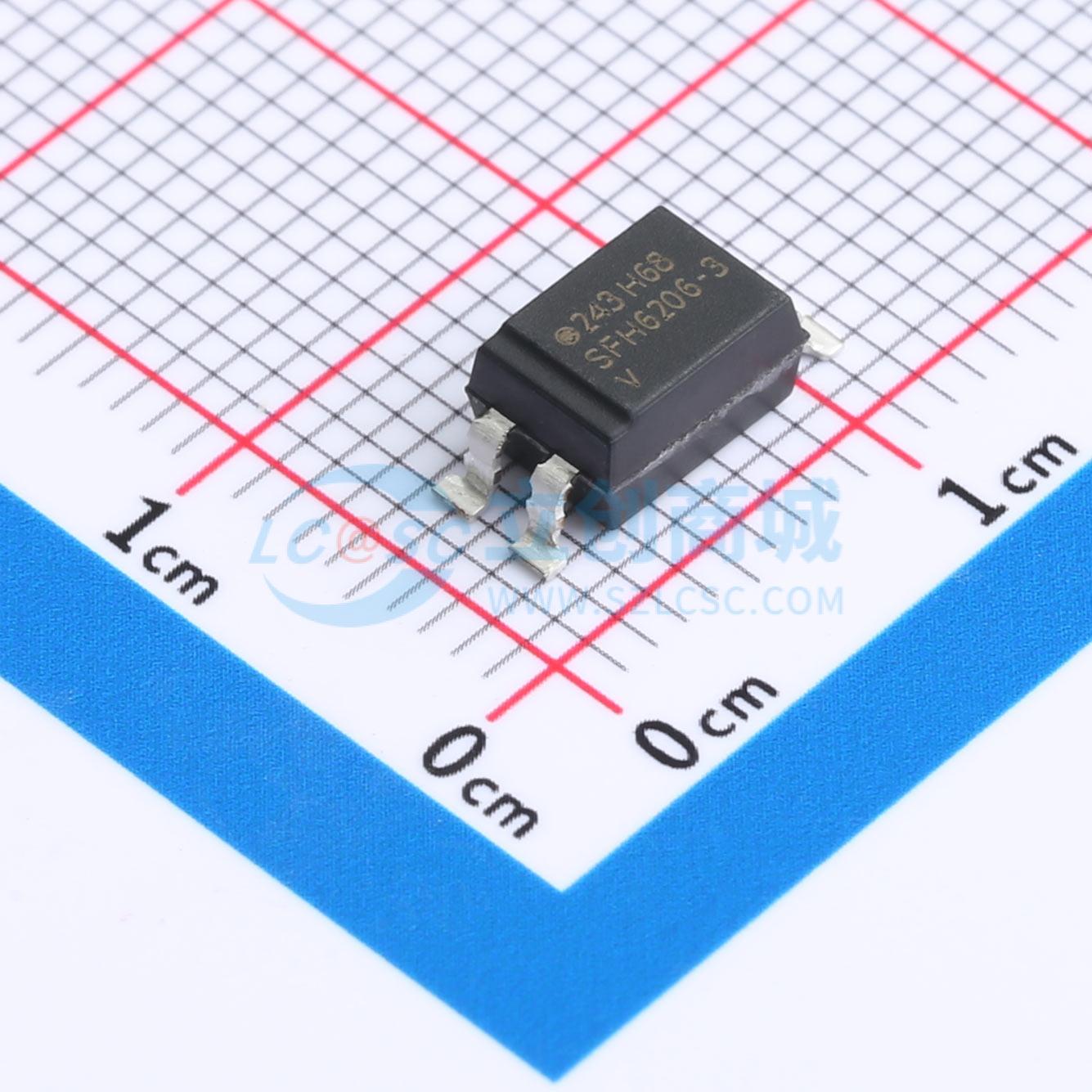

SFH6206-3
交流输入，光电晶体管输出型光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个砷化镓红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP-4或SMD封装中。耦合装置用于两个电气隔离电路之间的信号传输。耦合器的引脚间距为2.54mm，可端部堆叠。选择选项6时，爬电距离和电气间隙距离大于8mm。此版本符合IEC 60950（DIN VDE 0805）标准，适用于最高400VRMS或直流的工作电压的加强绝缘。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6206-3
- 商品编号
- C7473279
- 商品封装
- SMD-4P
- 包装方式
- 管装
- 商品毛重
- 0.854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,2.5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 320% | |
| 正向电流(If) | 60mA |
商品概述
SFH620A（DIP）和 SFH6206（SMD）具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用 GaAs 红外二极管发射器，通过光学方式与硅平面光电晶体管探测器耦合，并封装在塑料 DIP - 4 或 SMD 封装中。 这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器的引脚间距为 2.54 mm，可端部堆叠。选择选项 6 时，爬电距离和电气间隙距离大于 8 mm。此版本符合 IEC 60950（DIN VDE 0805）标准，可在 400 VRMS 或直流工作电压下实现加强绝缘。
商品特性
- 正向电流相关的良好 CTR 线性度
- 隔离测试电压为 5300 VRMS
- 高集电极 - 发射极电压，VCEO = 70 V
- 低饱和电压
- 快速开关时间
- 低 CTR 衰减
- 温度稳定性好
- 低耦合电容
- 可端部堆叠，间距为 0.100"（2.54 mm）
- 高共模干扰抗扰度
