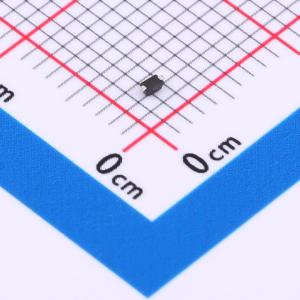

PESD12VS1UB
1路 单向ESD 12V截止 峰值脉冲电流：8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOD-523封装单向ESD静电防护二极管，适用于12V系统，提供高效单通道保护。具备8A峰值脉冲电流IPP能力，能有效抑制单向瞬态ESD冲击，确保电路不受损坏。结电容为34pF，在高速数据线路上仍保持良好信号完整性，是高要求电子设备接口的理想ESD防护解决方案。
- 商品型号
- PESD12VS1UB
- 商品编号
- C7473298
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.02818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 34pF |
商品概述
PESD12VS1UB 可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条单向线路。封装为 SOD-523。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 截止电压：12V
- 在 8×20 μs 脉冲下，峰值功率可达 300 瓦
- 低泄漏电流
- 响应时间典型值 < 1 ns
- 符合人体模型 Class 3 等级的静电放电防护等级
- 符合 IEC61000-4-2 Level 4 静电放电防护标准
- 符合 IEC61000-4-4 Level 4 电快速瞬变脉冲群防护标准
- 产品材料符合 RoHS 要求
