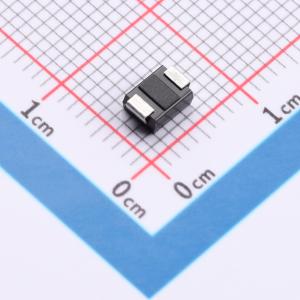

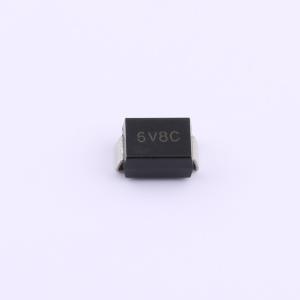

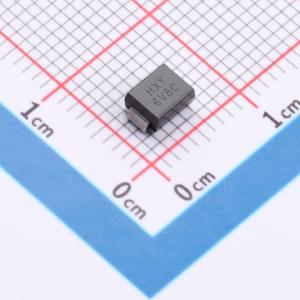

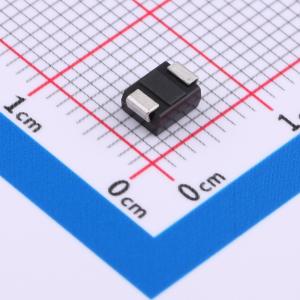

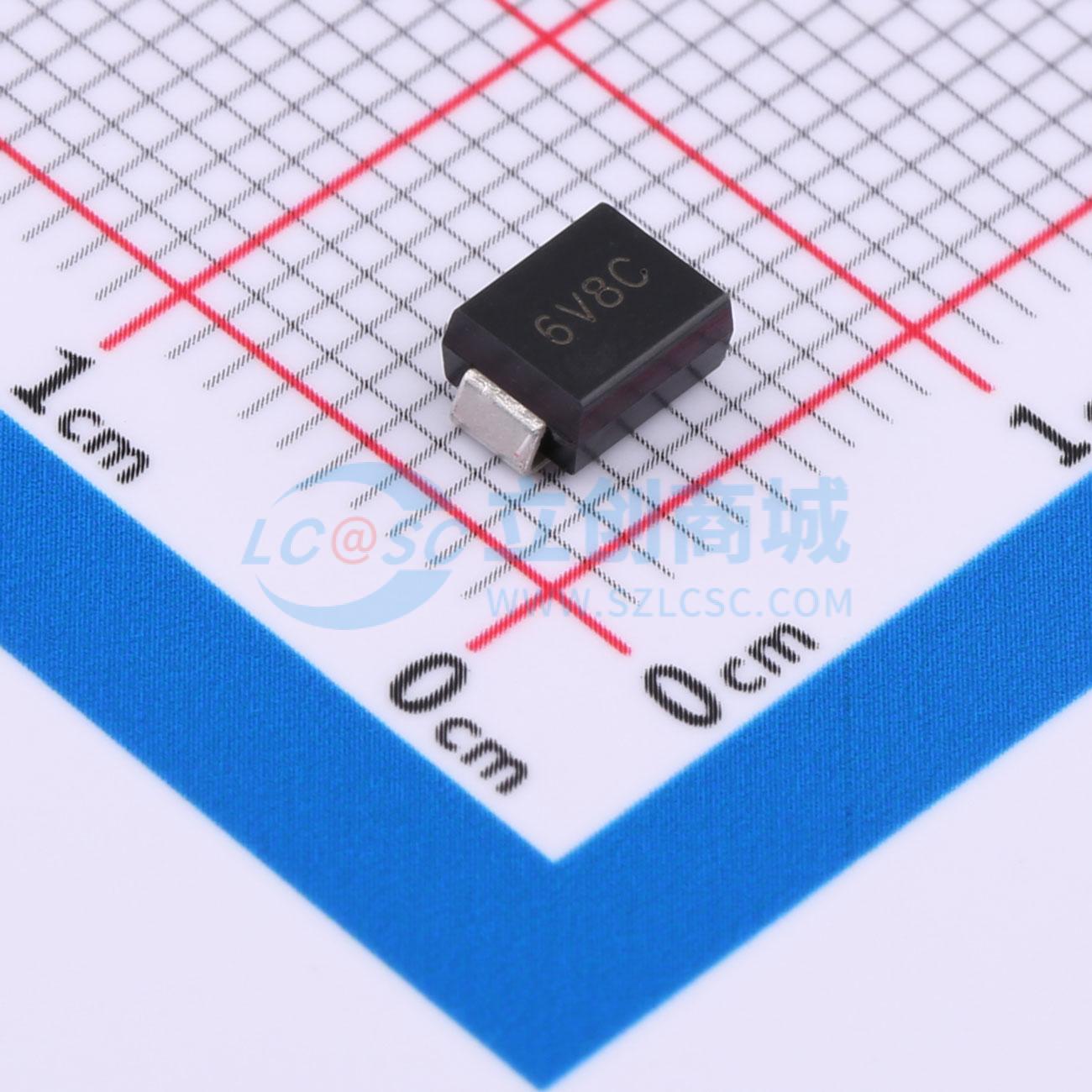

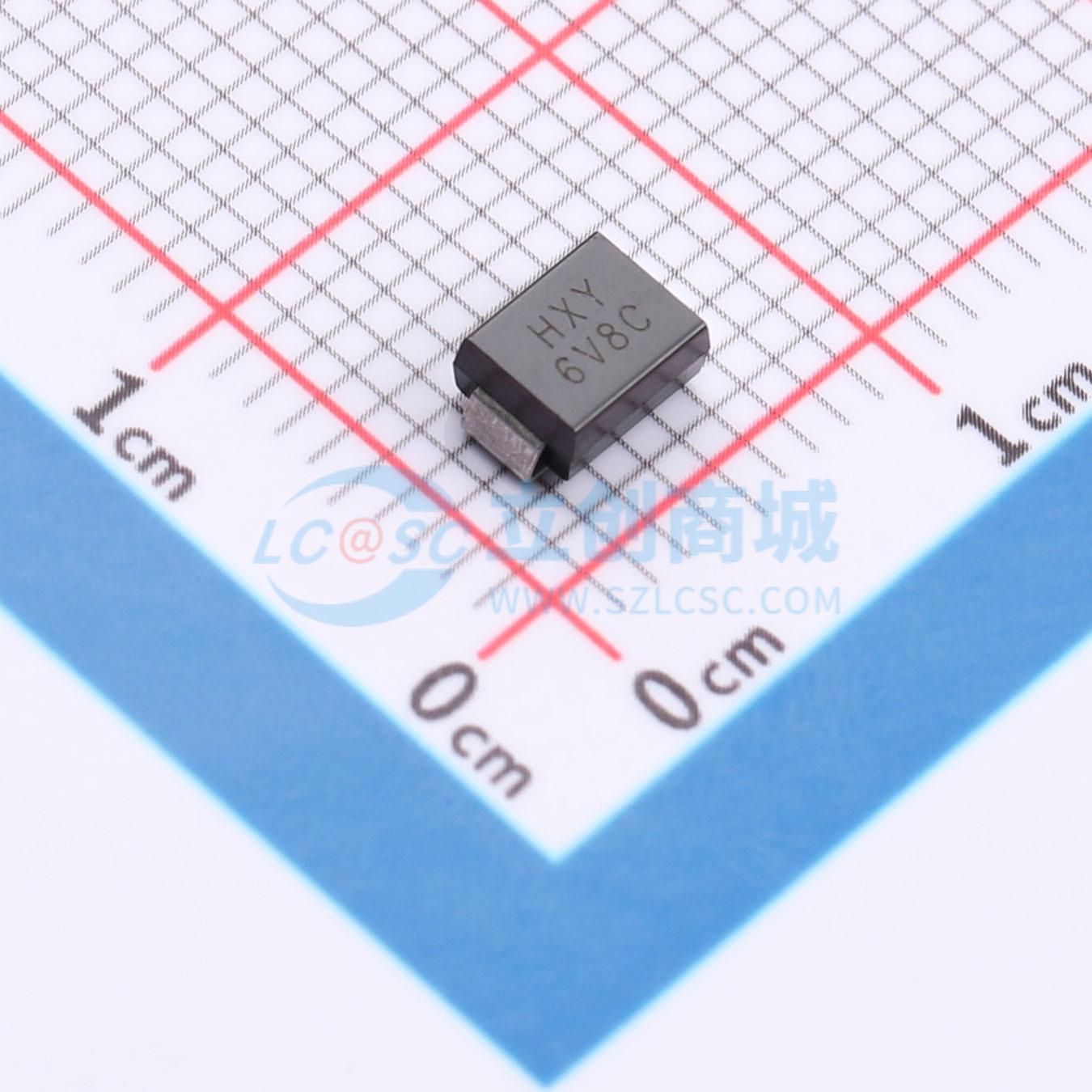

P6SMB6.8CA

双向TVS 5.8V截止峰值浪涌电流：58.1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 本产品是一款高效的静电和浪涌保护元器件，具有58.1A的电流承载能力和5.8V的工作电压。采用单通道设计，Bi双向类型，确保在各种环境中都能提供稳定的保护性能，有效减少瞬态电压对电子设备的影响。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: P6SMB6.8CA
商品编号: C7473309
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.192833克(g)

商品参数

商品概述

该器件为表面贴装瞬态电压抑制二极管，采用SMB（DO-214AA）封装，旨在优化电路板空间。其具备低外形、内置应力消除结构、玻璃钝化结以及低电感特性。该器件提供出色的钳位能力，在10/1000μs波形下具有600W的峰值脉冲功率能力，重复频率（占空比）为0.01%。它响应速度快，在电压高于12V时典型反向漏电流小于1μA。其端子可承受260℃/10秒的高温焊接。塑料封装符合UL 94V-0阻燃等级。极性通过本体上的符号标识，安装位置任意。重量约为0.095克。

商品特性

适用于优化电路板空间的表面贴装应用
低外形封装
内置应力消除结构
玻璃钝化结
低电感
出色的钳位能力
在10/1000μs波形下具备600W峰值脉冲功率能力，重复频率（占空比）为0.01%
快速响应时间
在电压高于12V时，典型反向漏电流小于1μA
端子可承受260℃/10秒的高温焊接
塑料封装符合UL 94V-0阻燃等级
可焊性符合相关标准
本体上标有极性符号
可任意位置安装
重量约为0.095克

应用领域

I/O接口
AC/DC电源
低频信号传输线（如RS232、RS485等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.8V
	钳位电压	10.5V
	峰值脉冲电流(Ipp)	58.1A

	属性	参数值
	峰值脉冲功率(Ppp)	600W
	击穿电压(VBR)	6.45V；7.14V
	反向电流(Ir)	1mA
	工作温度	-65℃~+150℃
	类型	TVS
