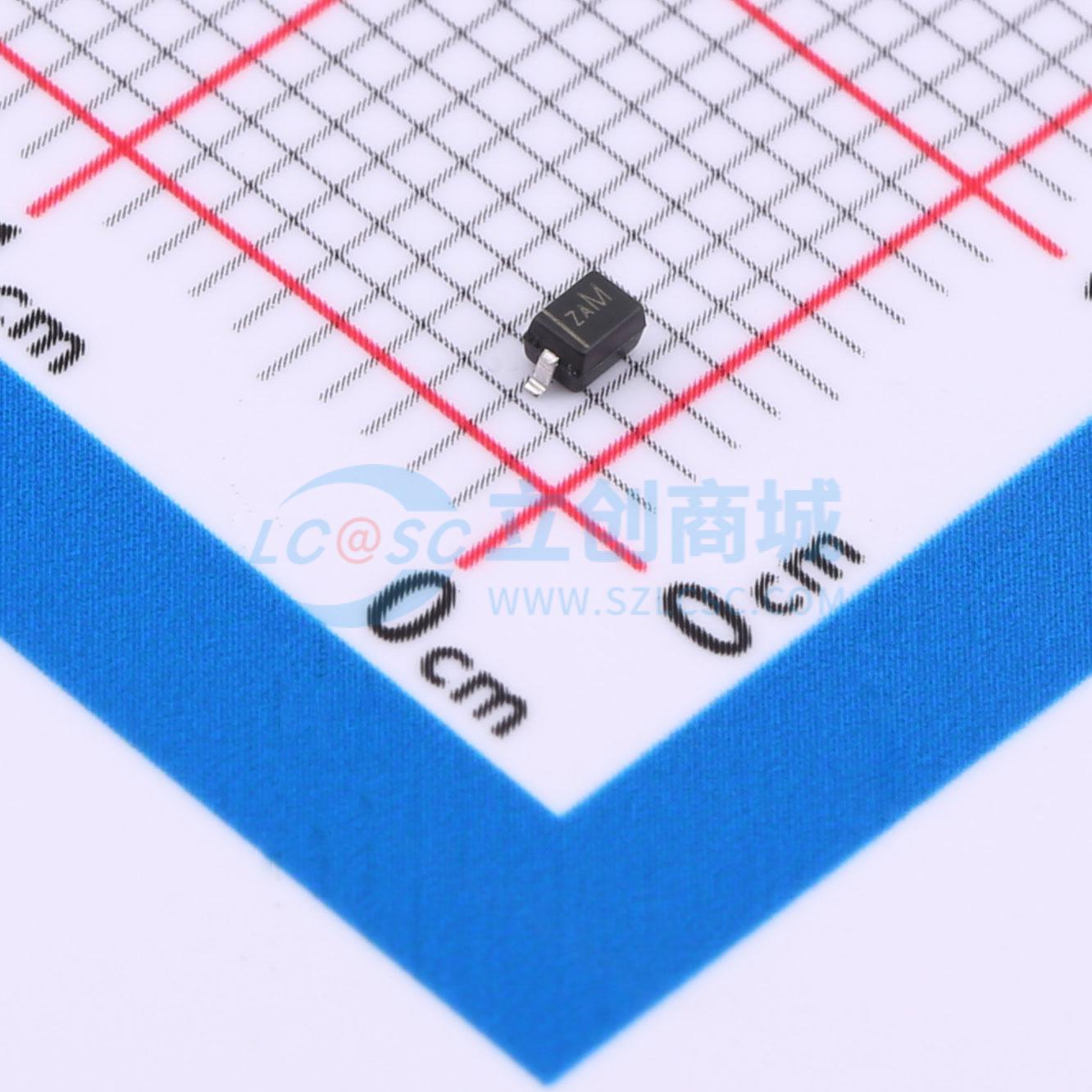

温馨提醒：图片仅供参考，商品以实物为准
CESD5V0D3 ZA
单向ESD 5V截止 峰值脉冲电流：13A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 浪涌保护二极管专为需要瞬态过电压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- KUU
- 商品型号
- CESD5V0D3 ZA
- 商品编号
- C7473323
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 13A | |
| 峰值脉冲功率(Ppp) | 210W | |
| 击穿电压(VBR) | 7.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | 150℃ | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 95pF |
商品概述
单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单向ESD保护
- 低反向截止电压：5V
- 低反向钳位电压
- 低泄漏电流
- 快速响应时间
- 符合人体模型的JESD22-A114-B 3B类ESD等级
- IEC 61000-4-2 4级ESD保护
