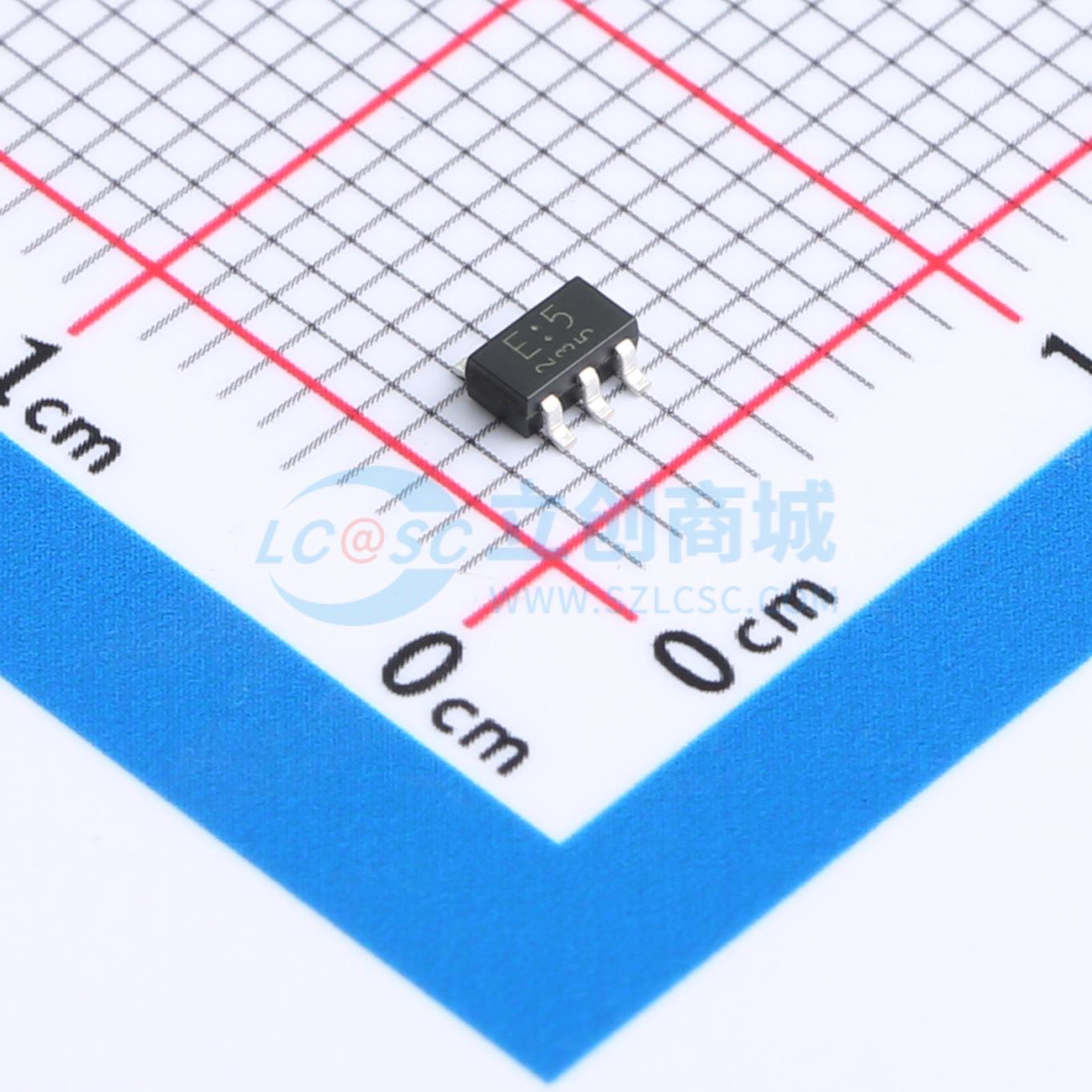

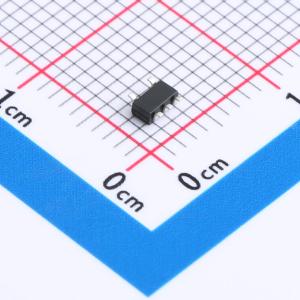

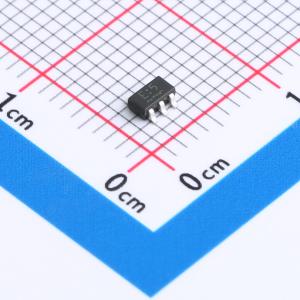

温馨提醒：图片仅供参考，商品以实物为准
TC7S04F,LF
TC7S04F,LF(T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用硅栅C2MOS技术制造的高速C2MOS反相器。它能实现与等效LSTTL类似的高速运行，同时保持C2MOS的低功耗。内部电路由3级组成，包括缓冲输出，具有高抗噪性和稳定的输出。输入配备了防静电放电或瞬态过电压的保护电路。输出电流是TC74HC系列型号的1/2。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7S04F,LF
- 商品编号
- C7473284
- 商品封装
- SSOP
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 3.15V；1.5V；4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；1.35V；1.8V | |
| 输出高电平(VOH) | 5.63V；1.9V；4.13V | |
| 低电平范围(VOL) | 330mV；100mV | |
| 传播延迟(tpd) | 7ns@5V,15pF | |
| 工作温度 | -40℃~+85℃ |
