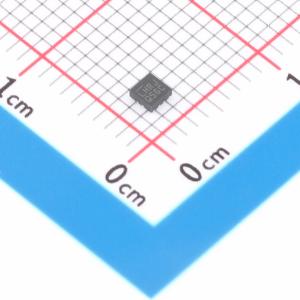

温馨提醒：图片仅供参考，商品以实物为准

LTC3304ARUCM#TRPBF

品牌名称: ADI(亚德诺)
商品型号: LTC3304ARUCM#TRPBF
商品编号: C7455796
商品封装: FCQFN-12(2x2)
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

LTC3304是一款超小型、高效率、低噪声的单片同步6A降压型DC/DC转换器，可在2.25V至5.5V的输入电源下工作。该稳压器采用恒定频率峰值电流模式控制，搭配小型外部元件即可实现快速瞬态响应。 LTC3304可在强制连续模式或脉冲跳跃模式下工作以降低噪声，也可在低纹波突发模式下工作，以在轻载时实现高效率，非常适合电池供电系统。该IC可调节低至500mV的输出电压。可调版本通过两个额外的外部电阻，可在500mV至输入电压（VIN）范围内工作。其他特性包括输出过压保护、短路保护、热关断、时钟同步，以及高达100%的占空比操作，以实现低压差。 LTC3304采用带有散热焊盘和可焊侧翼的2mmx2mm薄型FCQFN封装。

商品特性

高效率：12mΩ NMOS，34mΩ PMOS
峰值电流模式控制
27ns最小导通时间，宽带宽，快速瞬态响应
低纹波突发模式操作，静态电流（IO）为80µA
最高6MHz工作频率
过载时可安全耐受电感饱和
输入电压（VIN）范围：2.25V至5.5V
固定输出电压（VOUT）范围：0.5V至3.65V，工厂以50mV为步进编程
输出电压（VOUT）精度：在过温范围内为±1%
精确的400mV使能阈值
关断电流：1µA
电源正常指示、内部补偿和软启动
散热增强型12引脚、2mmx2mm倒装芯片（FCQFN）封装，带可焊侧翼
通过AEC-Q100汽车应用认证

应用领域

光网络
服务器
电信
汽车
工业
通信
分布式直流电源系统（POL）
FPGA
ASIC
微处理器（µP）核心电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电流	-
	开关频率	2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
