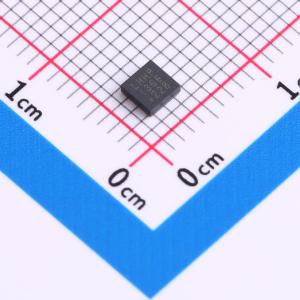

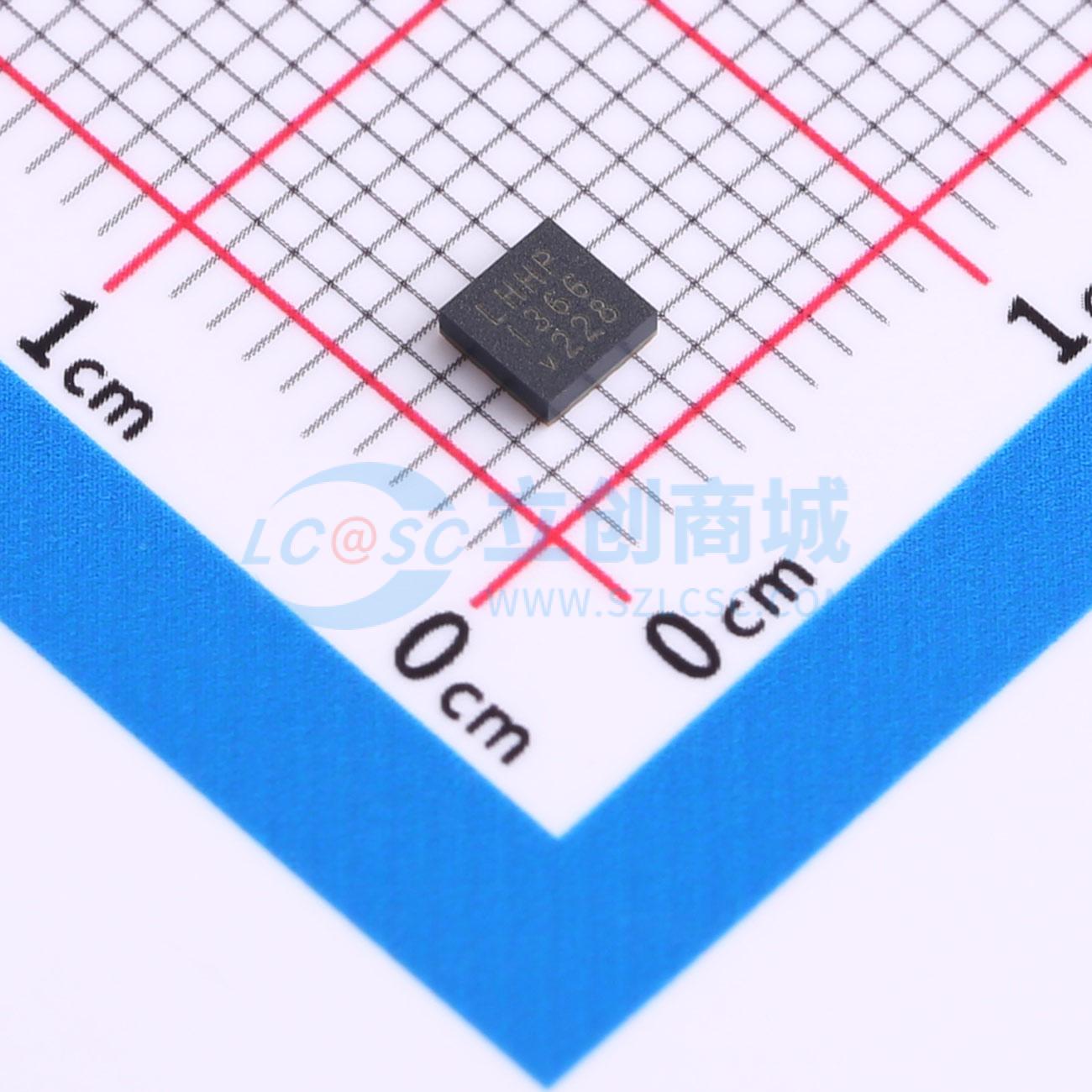

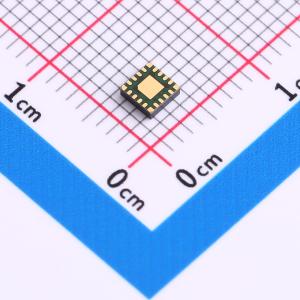

温馨提醒：图片仅供参考，商品以实物为准

LT8336JV#PBF

具有 PassThru 的 40 V、2.5 A、低 IQ 同步升压 Silent Switcher

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8336是一款低静态电流（IQ）同步升压型DC/DC转换器。它采用了 Silent Switcher 架构，并具备可选的扩频频率调制功能，可在高开关频率下实现高效率的同时，将电磁干扰（EMI）辐射降至最低。其宽输入/输出电压范围、突发模式（Burst Mode）工作时低的 VIN 引脚静态电流，以及直通（PassThru）工作模式（VIN ≥ VOUT）下同步 MOSFET 的 100% 占空比能力，使 LT8336 非常适合通用升压和汽车预升压应用
品牌名称: ADI(亚德诺)
商品型号: LT8336JV#PBF
商品编号: C7457723
商品封装: LQFN-16(3x3)
包装方式: 托盘
商品毛重: 0.02克(g)

商品参数

商品概述

LT8336 是一款低静态电流、同步升压 DC/DC 转换器。它具有 Silent Switcher 架构和可选的扩频频率调制功能，可以在高开关频率下提供高效率的同时最小化 EMI 辐射。宽输入/输出电压范围、Burst Mode 工作模式下的低 VIN 引脚静态电流以及 PassThru 工作模式（VIN ≥ VOUT）下同步 MOSFET 的 100% 占空比能力，使得 LT8336 非常适合通用升压和汽车预升压应用。

LT8336 集成了 40V、2.5A 功率开关，可在 300kHz 至 3MHz 之间编程固定的开关频率，并且可以与外部时钟同步。可以选择脉冲跳跃或 Burst Mode 工作模式，有或没有扩频频率调制，以优化效率和 EMI 性能。

商品特性

静音开关架构
超低EMI辐射，可选扩频频率调制
集成40V, 2.5A功率开关
宽输入/输出电压范围：2.7V至40V
低引脚静态电流：
- 关断模式下为0.3μA
- 爆发模式下为4μA
- 通透模式下为15μA
同步MOSFET具有100%占空比能力
可调节且可同步：300kHz至3MHz
轻负载下的脉冲跳过或爆发模式操作
输出软启动和电源良好监测
内部补偿
精确的1V使能引脚阈值
小巧的16引脚（3mm x 3mm）LQFN封装
符合汽车应用的AEC-Q100标准

应用领域

汽车和工业用电源
通用型升压变换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~40V
	输出电压	2.7V~40V
	输出电流	2.5A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
