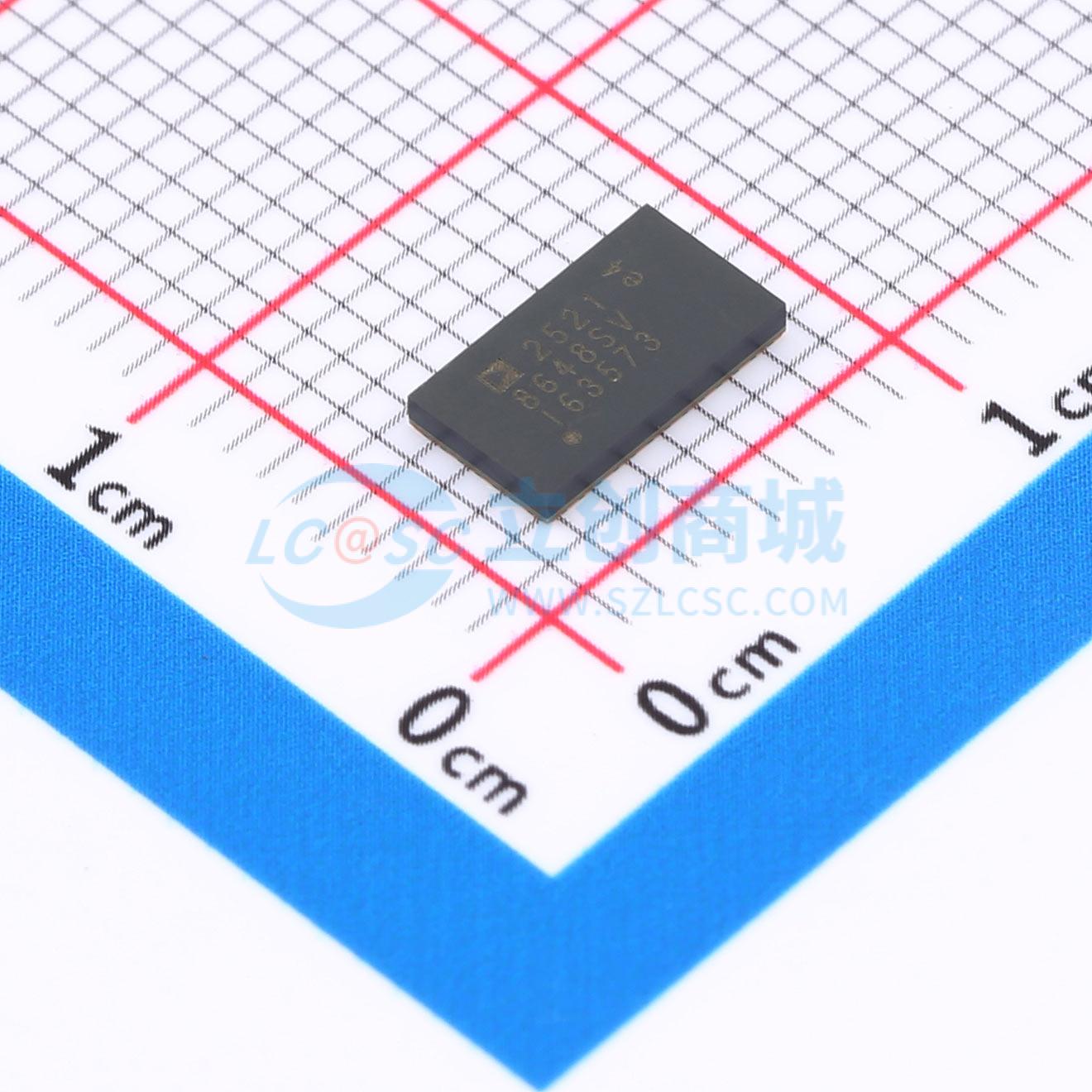

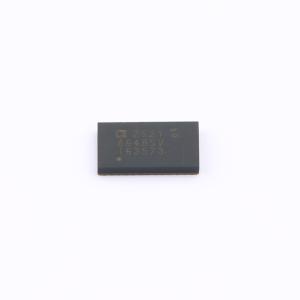

LT8648SJV#PBF

42 V、15 A同步降压型超低噪声开关稳压器2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8648S同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大程度降低 EMI 辐射，同时在高开关频率下实现高效率。这包括集成输入和升压电容，以优化内部所有快速电流环路，并通过降低布局敏感度轻松实现所宣称的 EMI 性能。这种性能使 LT8648S 非常适合对噪声敏感的应用和环境
品牌名称: ADI(亚德诺)
商品型号: LT8648SJV#PBF
商品编号: C7458523
商品封装: LQFN-36(4x7)
包装方式: 托盘
商品毛重: 0.065克(g)

商品参数

商品概述

LT8648S同步降压稳压器采用第二代Silent Switcher架构，旨在最大限度地减少EMI辐射，同时在高开关频率下实现高效率。这包括集成输入和升压电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8648S非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案的尺寸。具有25ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过V₀引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。V₀引脚还支持均流，CLKOUT引脚可使其他稳压器与LT8648S同步。突发模式（Burst Mode）操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构，在任何PCB上实现超低EMI辐射，消除PCB布局敏感性
内部旁路电容可降低辐射EMI
可选扩频调制
高频下高效率：在1MHz、12V输入至5V输出时效率高达95.5%；在2MHz、12V输入至5V输出时效率高达93%
宽输入电压范围：3V至42V
低静态电流，突发模式（Burst Mode）操作：在将12V输入调节至5V输出时，静态电流IQ为100µA，输出纹波<10mVₚ₋ₚ
外部补偿：快速瞬态响应和均流
快速最小开关导通时间：25ns
在所有条件下均具有低压差：在1A电流时为35mV
强制连续模式
可调节和同步：200kHz至2.2MHz
输出软启动和电源正常指示
可安全承受高反向电流
采用36引脚7mm×4mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(406个/托盘，最小起订量 1 个)

个

起订量：1 个406个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	15A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
