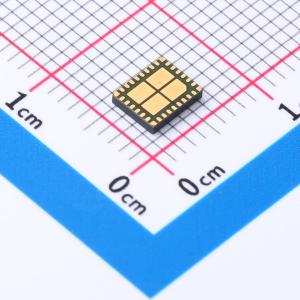

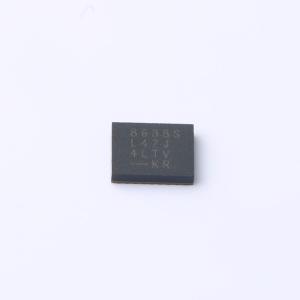

温馨提醒：图片仅供参考，商品以实物为准

LT8638SEV#PBF

42V、10A/12A峰值同步降压型Silent Switcher 2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 同步降压稳压器采用第二代 Silent Switcher 架构，旨在最大限度地减少 EMI 辐射，同时在高开关频率下实现高效率。这包括集成输入电容器，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的 EMI 性能。这种性能使该稳压器非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而使整体解决方案尺寸更小
品牌名称: ADI(亚德诺)
商品型号: LT8638SEV#PBF
商品编号: C7459645
商品封装: LQFN-28(4x5)
包装方式: 托盘
商品毛重: 0.05克(g)

商品参数

商品概述

LT8638S同步降压稳压器采用第二代Silent Switcher架构，旨在最大程度减少EMI辐射，同时在高开关频率下实现高效率。这包括集成输入电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8638S非常适合对噪声敏感的应用和环境。快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案尺寸。具有25ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过VC引脚进行外部补偿可实现快速瞬态响应。多相（PolyPhase）操作允许多个LT8638S稳压器以交错相移方式运行，以提供更大的输出电流。突发模式（Burst Mode）操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。

商品特性

Silent Switcher架构，在任何PCB上实现超低EMI辐射，消除PCB布局敏感性
内部旁路电容降低辐射EMI，可选扩频调制
高频下高效率：在1MHz、12V输入至5V输出时效率高达96%；在2MHz、12V输入至5V输出时效率高达94%
宽输入电压范围：2.8V至42V
最大连续电流10A，峰值瞬态输出电流12A
带外部补偿的快速瞬态响应
低静态电流，突发模式操作，在将12V输入调节至5V输出时静态电流Iq为90μA，输出纹波<10mVPP
基准精度：全温度范围内±1%
快速最小开关导通时间：25ns
多相（PolyPhase）操作：最多12相
所有条件下的低压差：1A时为45mV
可调且可同步：200kHz至3MHz
输出软启动和电源正常指示
可安全承受高反向电流
28引脚5mm×4mm LQFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~42V
	输出电压	600mV~42V
	输出电流	12A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
