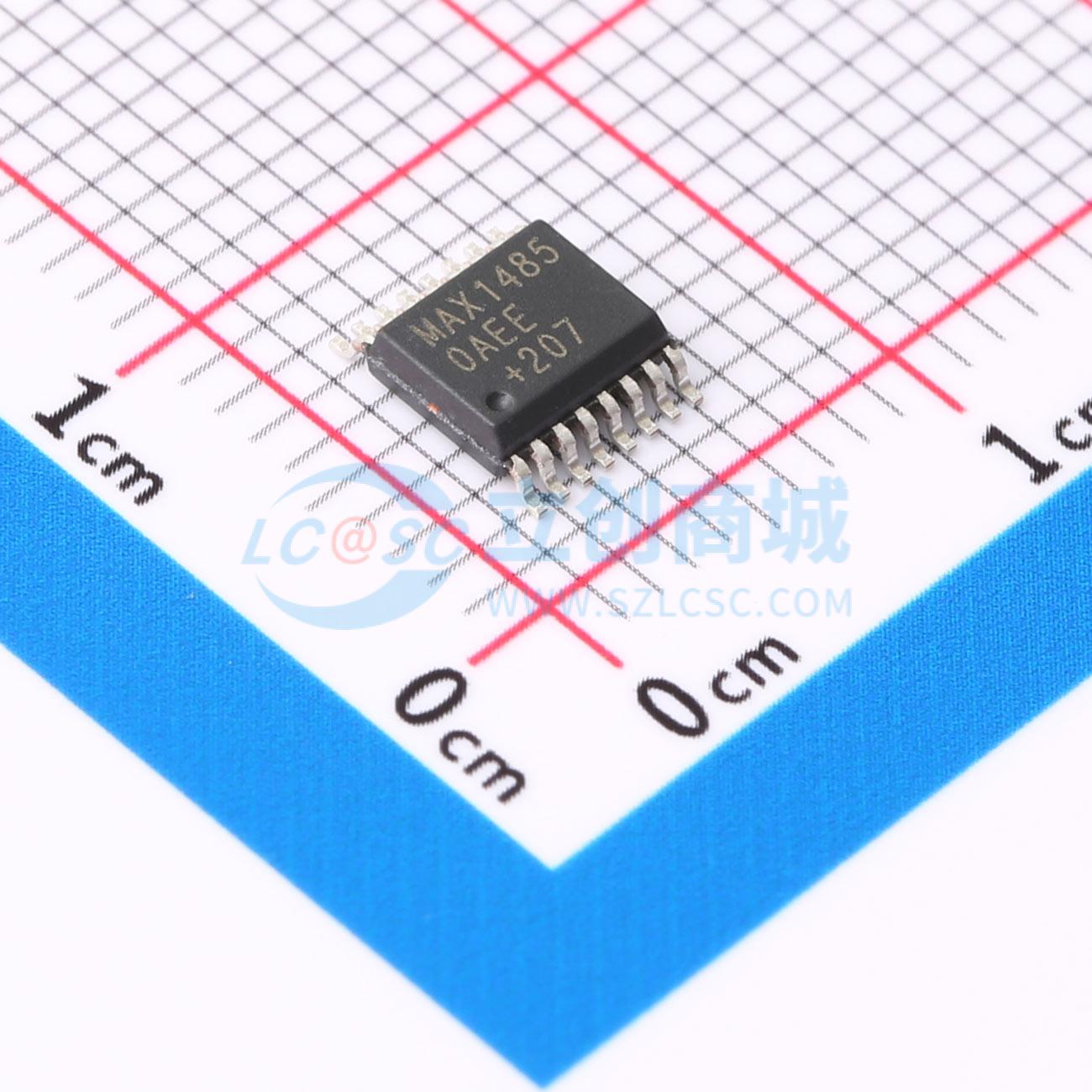

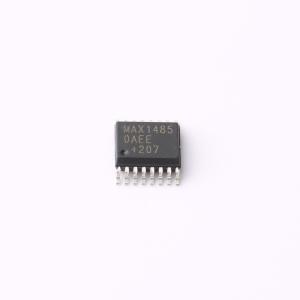

MAX14850AEE+T

六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款六通道数字隔离器，采用专有工艺技术，其单片设计可在不同电源域的电路之间实现紧凑且低成本的数字信号传输。该技术可实现低功耗和稳定的高温性能。四个单向通道每个都能支持直流至 50Mbps 的数据传输，其中两个通道在每个方向上跨隔离屏障传输数据。两个双向通道为开漏输出，每个通道的数据速率从直流到 2Mbps
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14850AEE+T
商品编号: C7458539
商品封装: QSOP-16
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MAX14850是一款六通道数字隔离器，采用了美信（Maxim）专有的工艺技术，其单片设计能够在不同电源域的电路之间实现紧凑且低成本的数字信号传输。该技术可实现低功耗和稳定的高温性能。四个单向通道每个都能支持直流至50Mbps的数据传输，四个通道中的两个可在每个方向上跨隔离屏障传输数据。两个双向通道为开漏输出，每个通道的数据速率范围为直流至2Mbps。隔离器两侧独立的3.0V至5.5V电源也使其适合用作电平转换器。MAX14850可用于隔离SPI总线、I2C总线、RS - 232、RS - 485/RS - 422总线以及通用隔离。用作总线隔离器时，还有额外的通道可用于电源监控和复位信号。 MAX14850提供窄体16引脚SOIC（10mm × 4mm）封装（有评估套件可供使用）和16引脚QSOP（3.9mm×4.94mm）封装。这些封装的工作温度范围为 - 40℃至 + 125℃。

商品特性

高压环境防护
- 60秒600VRMS隔离
- 单向输出短路保护
- 50年200VRMS工作隔离电压
完整的数字隔离解决方案
- 四个单向信号路径：2进/2出
- 两个双向开漏信号路径
- 50Mbps（最大）单向数据速率
- 2Mbps（最大）双向数据速率
与多种接口标准兼容
- I2C
- SPI
- RS - 232、RS - 422/RS - 485
- SMBus、PMBus接口

应用领域

工业控制系统
- I2C、SPI、SMBus、PMBus接口
- 隔离式RS - 232、RS - 485/RS - 422
- 电信系统
- 电池管理
- 医疗系统

数据手册PDF

放大查看下载PDF

优惠活动

8.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	4
	最大数据速率	50Mbps
	默认输出	高电平
	隔离电压(Vrms)	600

	属性	参数值
	CMTI(kV/us)	1.5kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	30ns
