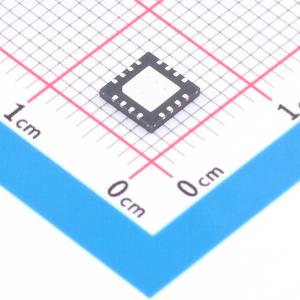

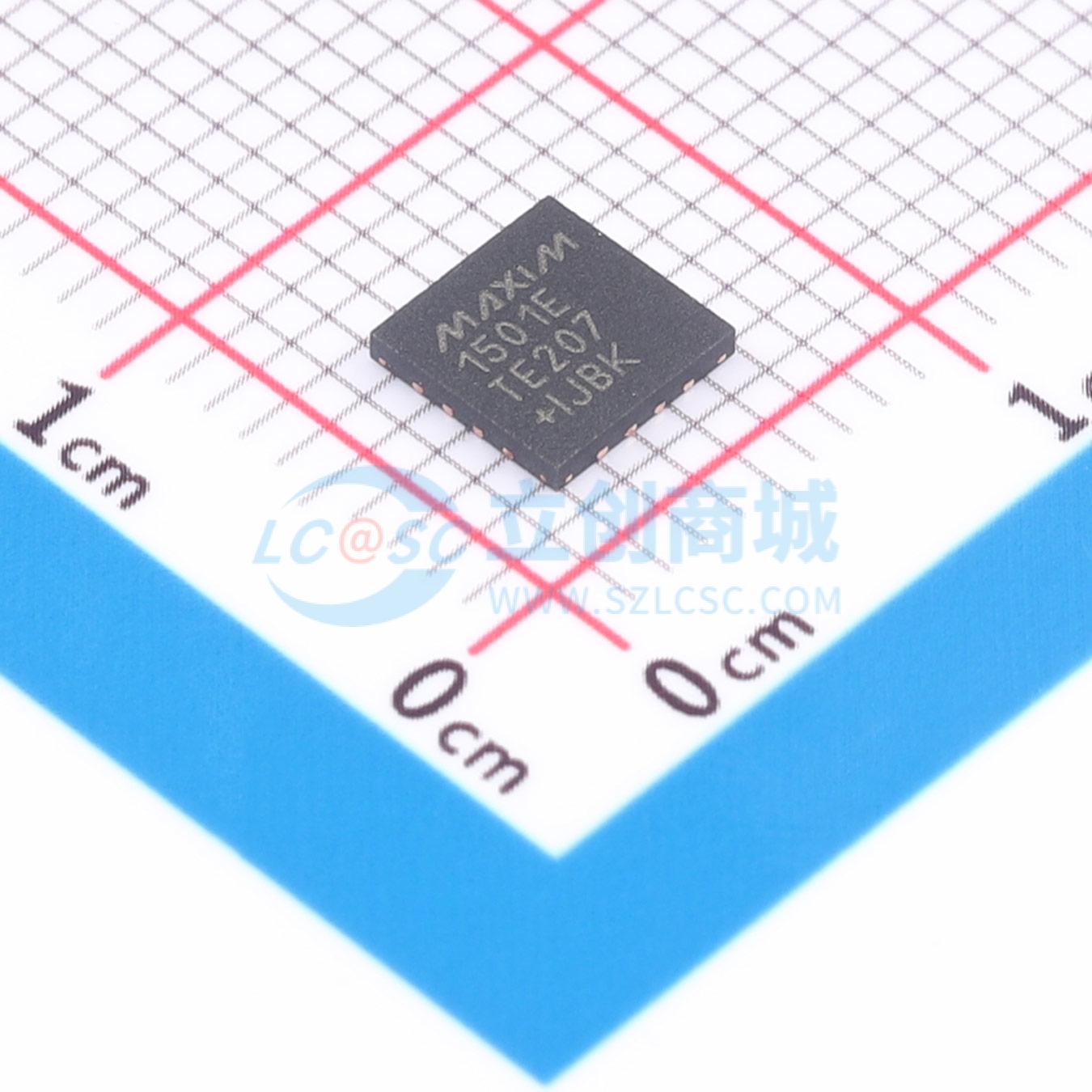

MAX1501ETE+T
高度集成、带热调节功能的线性电池充电器，适用于便携式应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能、恒流、恒压 (CCCV)、温度调节电池充电器，可对单节锂离子 (Li+) 电池或三节镍氢/镍镉电池进行充电。该设备集成了电流检测电阻、PMOS 传输元件和热调节电路，同时省去了反向阻断肖特基二极管，为手持设备提供了最简单的充电解决方案。对于单节 Li+ 电池，可作为独立充电器控制从预充电状态到快速充电、补足充电和充电终止的充电顺序。对于三节镍氢/镍镉电池，需要与微控制器协作以确定最佳充电算法。专有热调节电路可在快速充电或暴露于高温环境时限制芯片温度，允许在不损坏充电器的情况下实现最大充电电流。在无电池条件下，该设备可连续提供稳压输出电压，允许在不中断系统电源的情况下进行电池充电
- 商品型号
- MAX1501ETE+T
- 商品编号
- C7458555
- 商品封装
- TQFN-16(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~13V | |
| 最大充电电流 | 1.4A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池；镍镉电池；镍氢电池 | |
| 电池节数 | 1~3 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 不支持 |
商品特性
- 独立单节锂离子电池充电，微处理器控制的三节镍氢/镍镉电池充电
- 无需场效应晶体管、反向阻断二极管或电流检测电阻
- 1.4A（最大值）可编程快速充电电流
- ±95°C、±115°C 和 ±135°C 专有可编程管芯温度调节控制
- 4.5V 至 13V 输入电压范围，输入过压（OVLO）保护阈值为 6.5V 以上
- 可编程顶充电流阈值：快速充电电流的 10%、20% 或 30%
- 用于电量计量的充电电流监测器
- 可编程安全定时器（3、4.5 或 6 小时）
- 输入电源检测输出（ACOK）和充电使能输入（CHGEN）
- 自动再充电
- 数字软启动限制浪涌电流
- 用于 LED 或微处理器接口的充电状态输出
应用领域
- 蜂窝电话和无绳电话
- 个人数字助理（PDA）
- 数码相机和 MP3 播放器
- USB 设备
- 充电座和坞站
- 蓝牙设备
