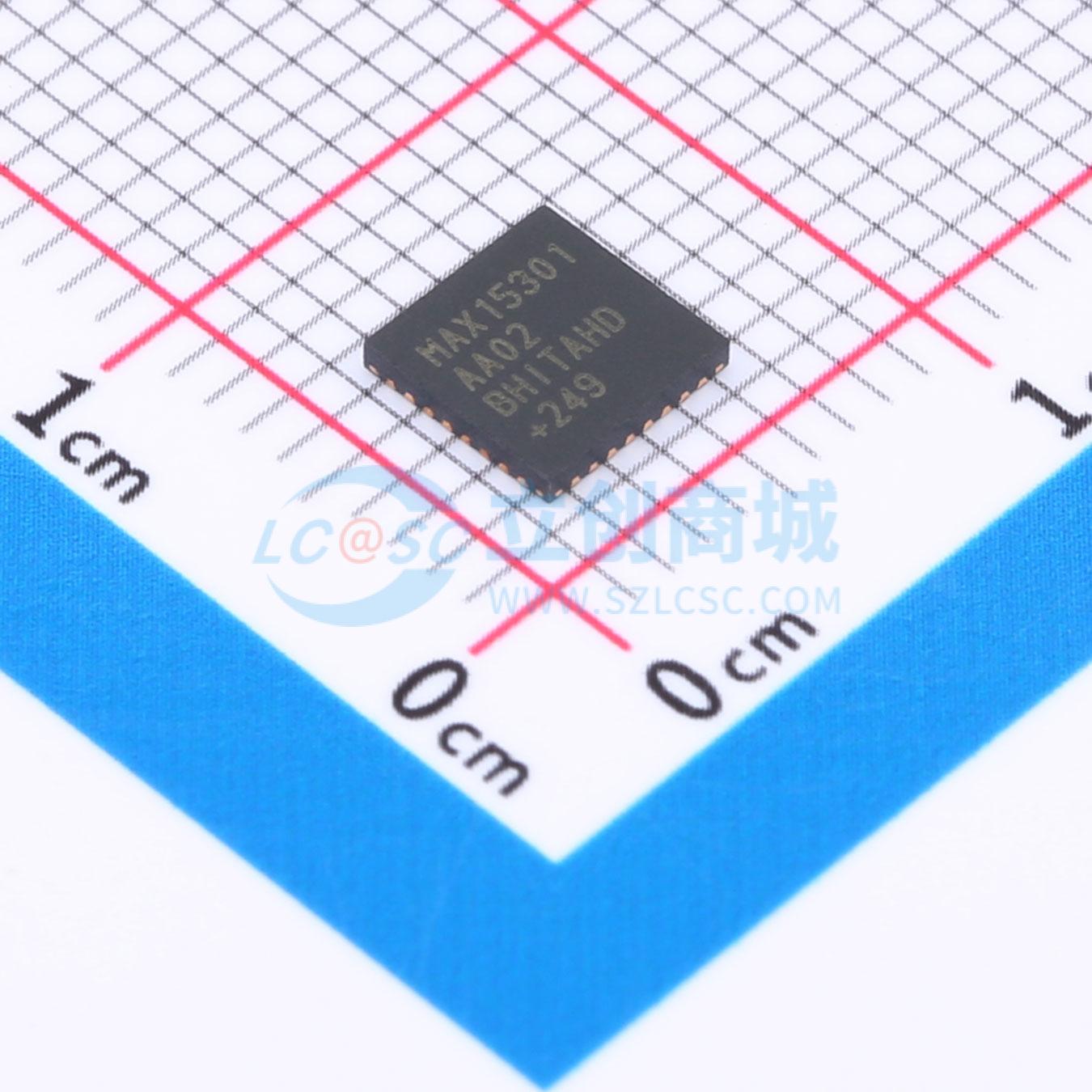

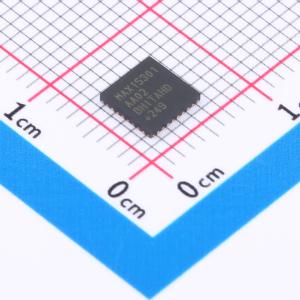

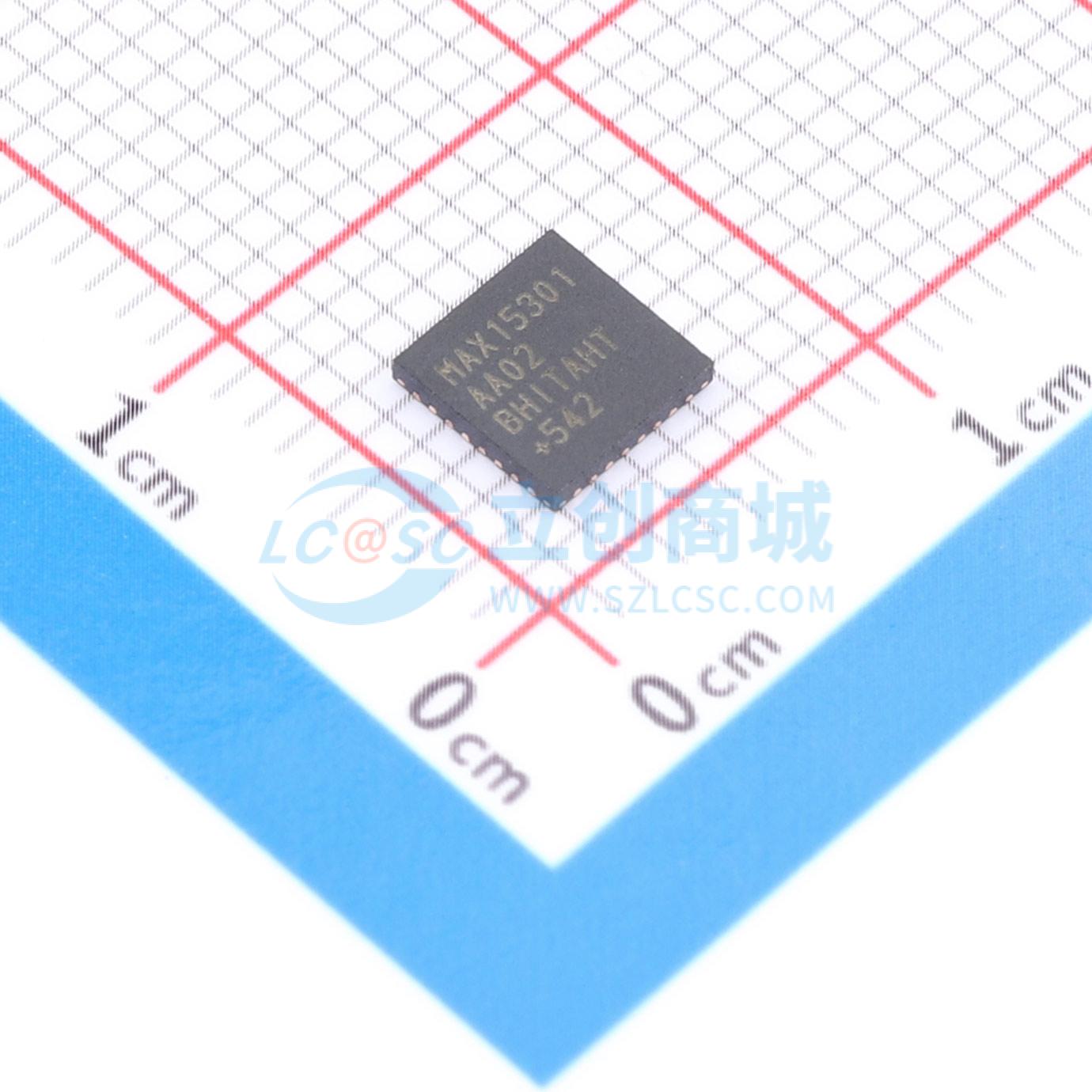

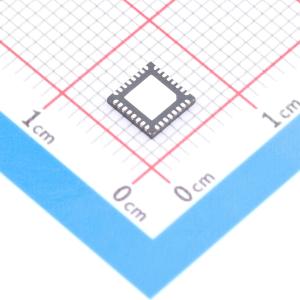

温馨提醒：图片仅供参考，商品以实物为准

MAX15301AA02+CJK

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX15301AA02+CJK
商品编号: C7458559
商品封装: TQFN-32(5x5)
包装方式: 管装
商品毛重: 0.13克(g)

商品参数

商品概述

MAX15301AA02是一款功能齐全、高效的数字负载点（PoL）控制器，具备先进的电源管理和遥测功能。与基于PID的数字电源稳压器不同，MAX15301AA02采用了美信（Maxim）专利的InTune™自动补偿状态空间控制算法。InTune控制律适用于小信号和大信号响应，并考虑了占空比饱和效应。与竞品数字控制器相比，这些特性可实现快速的环路瞬态响应，并减少输出电容的数量。 MAX15301AA02具备多种优化效率的特性。内部开关式BabyBuck™稳压器以低功耗为控制器生成栅极驱动和内部偏置电源。先进的高效MOSFET栅极驱动器具有可调节的非重叠时序和负载可变的栅极驱动电压，可在全电压、电流和温度范围内将开关损耗降至最低。 MAX15301AA02专为终端客户的设计环境而打造。板载符合PMBus™标准的串行总线接口可与监控控制器进行通信，以实现监控和故障管理。全套电源管理功能无需使用复杂且昂贵的时序和监控IC。基本的DC-DC转换操作可通过引脚绑定进行设置，无需用户配置固件。这使得在完成板级系统工程之前，能够快速开发电源子系统。美信提供用于配置该IC的支持硬件和软件。 MAX15301AA02采用32引脚、5mm x 5mm的TQFN封装，工作温度范围为-40℃至+85℃。

商品特性

InTune自动补偿在优化瞬态性能的同时确保稳定性
状态空间补偿可实现快速瞬态响应并减少输出电容
差分远程电压感应可在-40℃至+85℃的温度范围内实现±1%的VOUT精度
用于配置、控制和监控的PMBus接口
支持电压定位
高输出2A/4A MOSFET驱动器
可调节的非重叠时序
可变栅极驱动电压
4.5V至14V的宽输入电压范围
高效片上BabyBuck稳压器用于自偏置
0.5V至5.25V的输出电压范围
可启动至预偏置输出
可配置的软启动和软停止时间
固定频率操作和同步
灵活的时序和故障管理
可通过引脚绑定配置：输出电压、SMBus地址、开关频率、电流限制
即插即用操作可实现快速原型设计

应用领域

服务器
存储系统
路由器/交换机
基站设备
电源模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~14V
	输出电压	-
	输出电流	-
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	-
