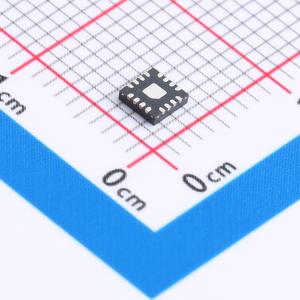

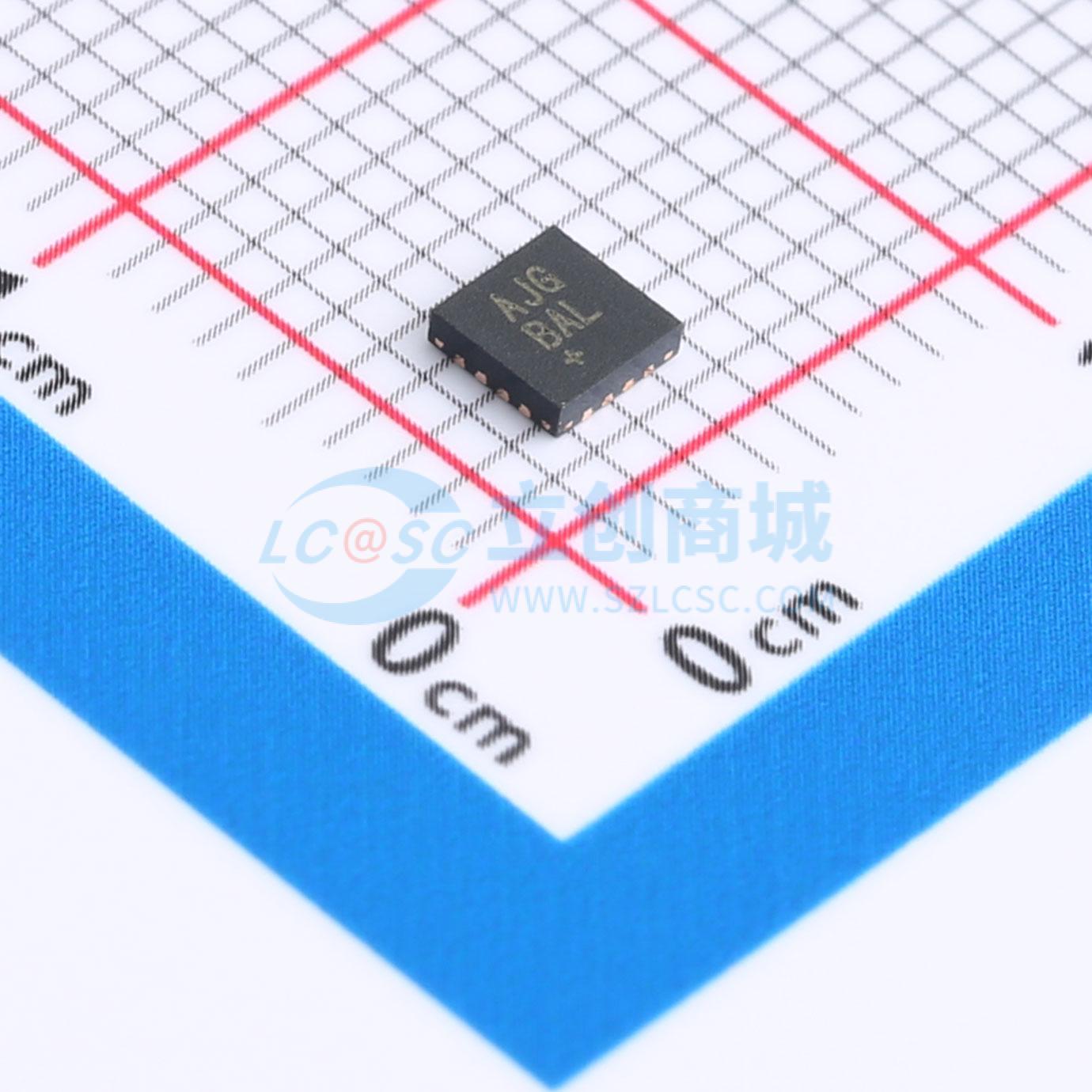

温馨提醒：图片仅供参考，商品以实物为准

MAX17599ATE+T

低静态电流宽输入范围主动箝位电流模式PWM控制器

描述: MAX17598/MAX17599低静态电流、有源钳位电流模式PWM控制器包含设计宽输入隔离/非隔离正激转换器工业电源所需的所有控制电路。MAX17598非常适合通用输入（经整流的85V AC至265V AC）或电信（36V DC至72V DC）电源。MAX17599针对低压工业电源（4.5V DC至36V DC）进行了优化。这些器件包括一个辅助（AUX）驱动器，用于驱动一个辅助MOSFET（钳位开关），有助于为正激转换器实现有源钳位变压器复位拓扑。这种复位拓扑具有多个优点，包括降低开关上的电压应力、由于允许更大的磁通摆幅而减小变压器尺寸，以及由于消除了耗能缓冲电路而提高效率。AUX驱动器和主驱动器之间的可编程死区时间可实现零电压开关（ZVS）。通过使用外部电阻，这些器件的开关频率可在100kHz至1MHz范围内编程，精度为±8%。这允许对磁性和滤波元件进行优化，从而实现紧凑、经济高效的隔离/非隔离电源。对于对EMI敏感的应用，这些IC集成了可编程频率抖动方案，可实现低EMI扩频操作。提供输入欠压锁定（EN/UVLO）功能，用于对输入电源启动电压进行编程，并确保在电源电压下降条件下正常工作。EN/UVLO输入还用于开启/关闭这些IC。提供输入过压（OVI）保护方案，以确保当输入电源超过其最大允许值时，稳压器关闭。为了控制浪涌电流，这些器件集成了一个SS引脚，用于设置稳压器的软启动时间。打嗝式过流保护（打嗝模式）可将故障条件下的功耗降至最低。软停止功能可在器件关闭时安全地对钳位电容进行放电，并允许控制器以良好控制的方式重新启动。此外，电流检测电路中提供负电流限制，有助于在动态工作条件下限制钳位开关电流。提供SYNC功能，可在对噪声敏感的应用中将多个转换器同步到一个公共外部时钟。过温故障会触发热关断，以可靠地保护器件。这些IC采用引脚间距为0.5mm的16引脚TQFN封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17599ATE+T
商品编号: C7458587
商品封装: TQFN-16(3x3)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	最大占空比	72.5%
	拓扑结构	降压式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+125℃@(TJ)

商品概述

MAX17598/MAX17599低静态电流、有源钳位电流模式PWM控制器包含设计宽输入隔离/非隔离正激转换器工业电源所需的所有控制电路。MAX17598非常适合通用输入（经整流的85V AC至265V AC）或电信（36V DC至72V DC）电源。MAX17599针对低压工业电源（4.5V DC至36V DC）进行了优化。这些器件包括一个辅助（AUX）驱动器，用于驱动一个辅助MOSFET（钳位开关），有助于为正激转换器实现有源钳位变压器复位拓扑。这种复位拓扑具有多个优点，包括降低开关上的电压应力、由于允许更大的磁通摆幅而减小变压器尺寸，以及由于消除了耗能缓冲电路而提高效率。AUX驱动器和主驱动器之间的可编程死区时间可实现零电压开关（ZVS）。通过使用外部电阻，这些器件的开关频率可在100kHz至1MHz范围内编程，精度为±8%。这允许对磁性和滤波元件进行优化，从而实现紧凑、经济高效的隔离/非隔离电源。对于对EMI敏感的应用，这些IC集成了可编程频率抖动方案，可实现低EMI扩频操作。提供输入欠压锁定（EN/UVLO）功能，用于对输入电源启动电压进行编程，并确保在电源电压下降条件下正常工作。EN/UVLO输入还用于开启/关闭这些IC。提供输入过压（OVI）保护方案，以确保当输入电源超过其最大允许值时，稳压器关闭。为了控制浪涌电流，这些器件集成了一个SS引脚，用于设置稳压器的软启动时间。打嗝式过流保护（打嗝模式）可将故障条件下的功耗降至最低。软停止功能可在器件关闭时安全地对钳位电容进行放电，并允许控制器以良好控制的方式重新启动。此外，电流检测电路中提供负电流限制，有助于在动态工作条件下限制钳位开关电流。提供SYNC功能，可在对噪声敏感的应用中将多个转换器同步到一个公共外部时钟。过温故障会触发热关断，以可靠地保护器件。这些IC采用引脚间距为0.5mm的16引脚TQFN封装。

商品特性

有源钳位、峰值电流模式正激PWM控制器
欠压锁定（UVLO）状态下20μA启动电流
4.5V至36V输入电源工作范围（MAX17599）
可编程输入欠压锁定
可编程输入过压保护
可编程100kHz至1MHz开关频率
开关频率同步
可编程频率抖动方案，实现低EMI扩频操作
可编程死区时间
可调软启动
可编程斜率补偿
快速逐周期峰值电流限制
70ns内部前沿电流检测消隐
打嗝模式输出短路保护
软停止功能，实现良好控制的钳位电容放电
负钳位开关电流限制
3mm x 3mm、无铅16引脚TQFN封装
-40℃至+125℃工作温度范围

应用领域

电信和数据通信电源
隔离式电池充电器
服务器和嵌入式计算
工业电源

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	4.5V~36V
	开关频率	100kHz~1MHz
	耗散功率(Pd)	1666mW
