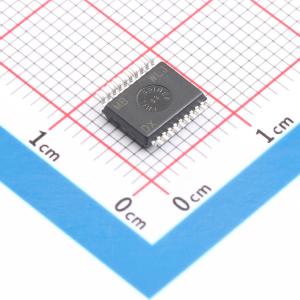

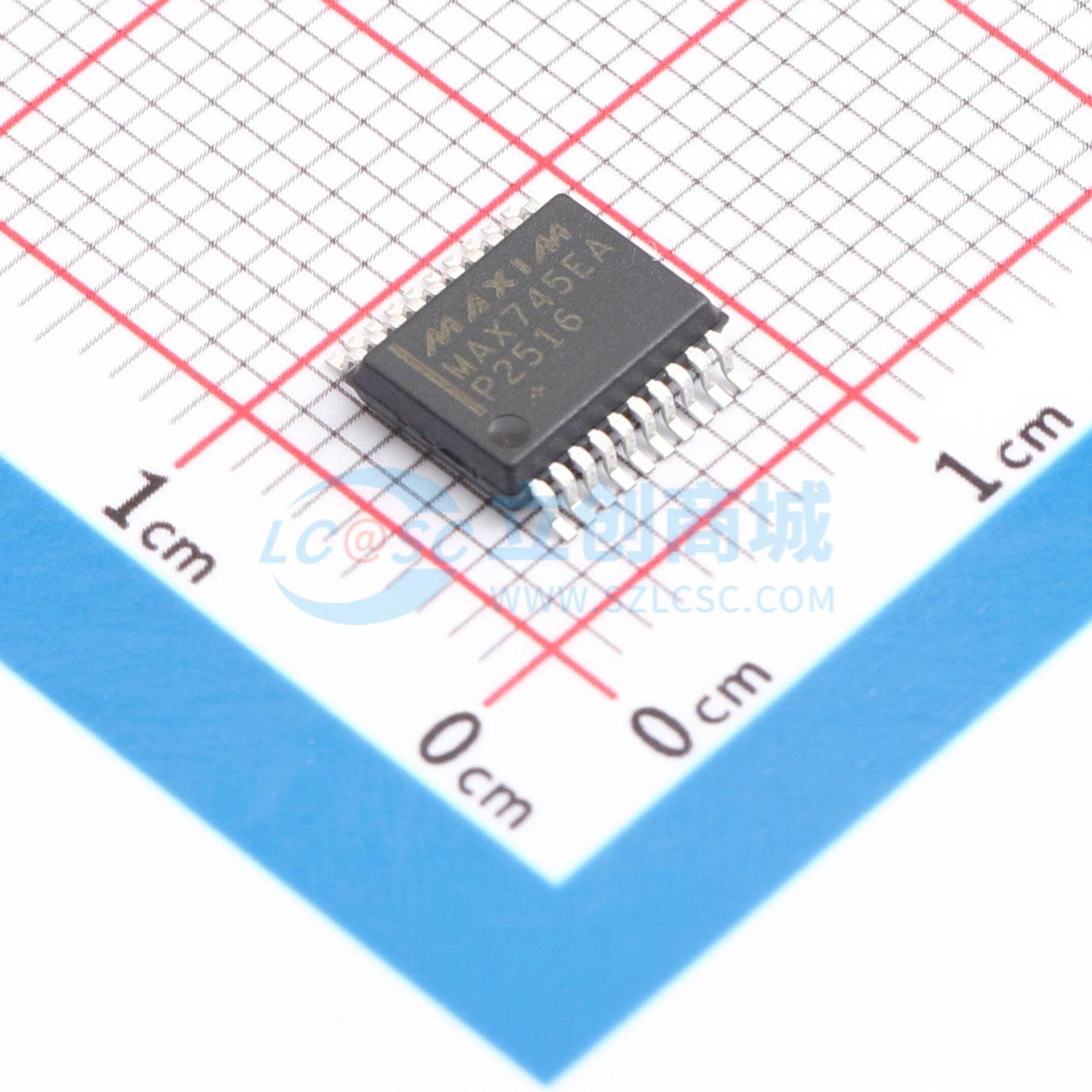

MAX745EAP+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX745具备为锂离子（Li+）电池组充电所需的全部功能。它可提供高达4A的稳压充电电流，且不会发热，同时在电池端子处实现总误差仅为±0.75%的稳压输出。它使用低成本的1%精度电阻来设置输出电压，并采用低成本的N沟道MOSFET作为功率开关。 MAX745采用两个环路来调节电压设定点和充电电流，这两个环路协同工作，可在电压调节和电流调节之间实现平稳过渡。使用标准的1%精度电阻可将单节电池的电压调节上限设置在4V至4.4V之间，然后通过引脚连接将电池节数设置为1至4节。总输出电压误差小于±0.75%。 MAX745是一款开关模式的Li+电池充电器，效率可达90%。充电电压和电流分别通过SETI和VADJ引脚处的外部电阻分压器以及CELL0和CELL1引脚连接独立设置。VADJ连接到一个电阻分压器以设置充电电压。输出电压调节范围为±5%，使用1%精度电阻即可实现0.75%的设定精度，无需使用0.1%精度的电阻。 MAX745由一个电流模式、脉宽调制（PWM）控制器和两个跨导误差放大器组成：一个用于调节电流（GMI），另一个用于调节电压（GMV）。误差放大器通过SETI和VADJ引脚进行控制。MAX745在任何时候是控制电压还是电流取决于电池状态。如果电池处于放电状态，MAX745的输出在达到电压上限之前先达到电流调节上限，从而使系统进行电流调节。随着电池充电，电压上升到达到电压上限，此时充电器切换到电压调节模式。STATUS引脚指示充电器是在调节电流还是电压。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX745EAP+
商品编号: C7459810
商品封装: SSOP-20
包装方式: 管装
商品毛重: 0.389克(g)

商品参数

商品概述

MAX745具备为锂离子（Li+）电池组充电所需的全部功能。它可提供高达4A的稳压充电电流，且不会发热，同时在电池端子处实现总误差仅为±0.75%的稳压输出。它使用低成本的1%精度电阻来设置输出电压，并采用低成本的N沟道MOSFET作为功率开关。 MAX745采用两个环路来调节电压设定点和充电电流，这两个环路协同工作，可在电压调节和电流调节之间实现平稳过渡。使用标准的1%精度电阻可将单节电池的电压调节上限设置在4V至4.4V之间，然后通过引脚连接将电池节数设置为1至4节。总输出电压误差小于±0.75%。 MAX745是一款开关模式的Li+电池充电器，效率可达90%。充电电压和电流分别通过SETI和VADJ引脚处的外部电阻分压器以及CELL0和CELL1引脚连接独立设置。VADJ连接到一个电阻分压器以设置充电电压。输出电压调节范围为±5%，使用1%精度电阻即可实现0.75%的设定精度，无需使用0.1%精度的电阻。 MAX745由一个电流模式、脉宽调制（PWM）控制器和两个跨导误差放大器组成：一个用于调节电流（GMI），另一个用于调节电压（GMV）。误差放大器通过SETI和VADJ引脚进行控制。MAX745在任何时候是控制电压还是电流取决于电池状态。如果电池处于放电状态，MAX745的输出在达到电压上限之前先达到电流调节上限，从而使系统进行电流调节。随着电池充电，电压上升到达到电压上限，此时充电器切换到电压调节模式。STATUS引脚指示充电器是在调节电流还是电压。

商品特性

使用1%精度电阻为1至4节Li+电池充电，电压调节精度达±0.75%
可提供高达4A电流，且不会过度发热
效率达90%
使用低成本的设定电阻和N沟道开关
最高24V输入，电池最高电压可达18V
300kHz脉宽调制（PWM）工作模式
低噪声，使用小型元件
独立工作，无需微控制器

应用领域

锂离子电池组
桌面充电座
手机
笔记本电脑
手持仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(66个/管，最小起订量 1 个)

个

起订量：1 个66个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~24V
	最大充电电流	4A
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
