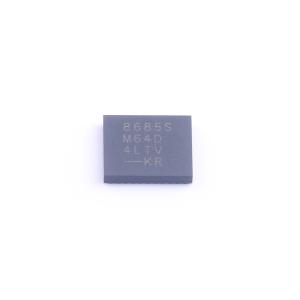

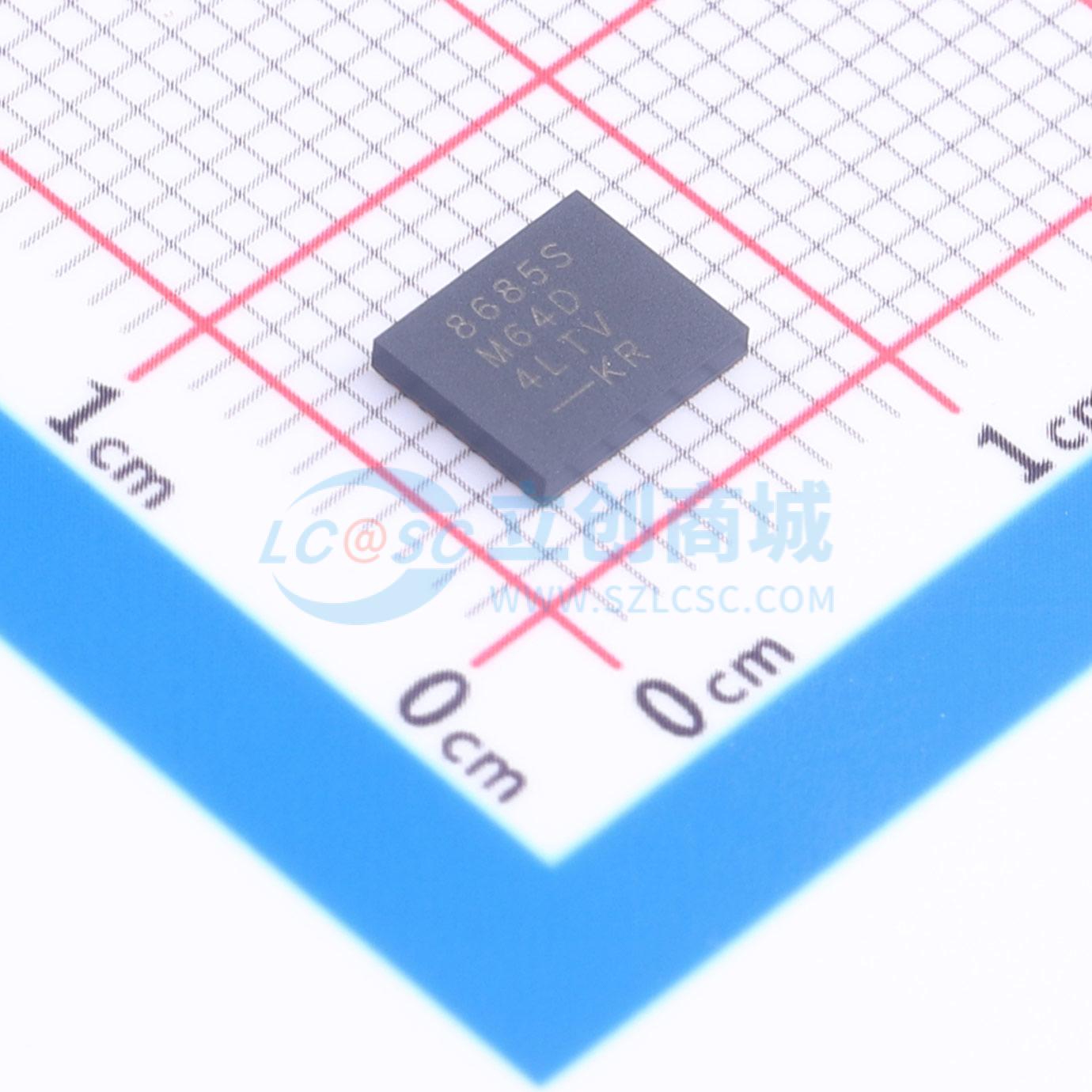

LT8685SRV#PBF

42V 四通道、可联合、同步、单片式降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8685S是一款高度灵活的四通道电流模式单片稳压器，能够为广泛的汽车和工业应用供电，同时占用极小的电路板空间。LT8685S将两个耐压42V、输出电流2.5A的降压稳压器与两个耐压8V、输出电流4A的降压稳压器集成在一起。两个42V稳压器可结合使用，通过单个电感器提供高达5A的输出电流
品牌名称: ADI(亚德诺)
商品型号: LT8685SRV#PBF
商品编号: C7457727

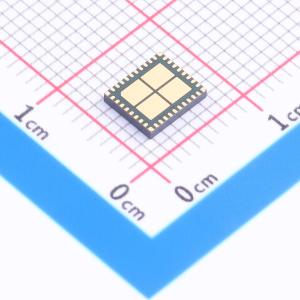

商品封装: LQFN-36(5x6)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LT8685S是一款高度灵活的四通道电流模式单片稳压器，能够为广泛的汽车和工业应用供电，同时占用极小的电路板空间。 LT8685S将两个耐压42V、输出电流可达2.5A的降压稳压器与两个耐压8V、输出电流可达4A的降压稳压器集成在一起。两个42V稳压器可通过单个电感并联，提供高达5A的输出电流。同样，两个8V稳压器也可通过单个电感并联，提供高达8A的输出电流。独立的通道使能、跟踪/软启动和电源正常引脚可实现灵活的电源排序和控制。LT8685S采用了Silent Switcher 2架构，并具备可选的扩频模式，可在高开关频率下实现高效率的同时，提供超低的EMI/EMC辐射。 LT8685S集成了热关断和独立通道逐周期电流限制功能，以实现短路保护和可靠运行。

商品特性

Silent Switcher 2架构
超低EMI辐射，可选扩频调制
两个高压同步降压稳压器
3V至42V输入电压范围
每通道输出电流高达2.5A
通道可通过单个电感并联
两个低压同步降压稳压器
3V至8V输入电压范围
每通道输出电流高达4A
通道可通过单个电感并联
所有通道激活且无负载时静态电流为12μA
灵活的电源排序和控制
可调节且可同步：350kHz至3MHz
采用36引脚LQFN（5mmx6mm）封装
通过AEC-Q100汽车应用认证

应用领域

汽车系统
工业控制和电源

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(420个/托盘，最小起订量 1 个)

个

起订量：1 个420个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	2.5A；4A
	开关频率	3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	内置
	输出类型	可调
