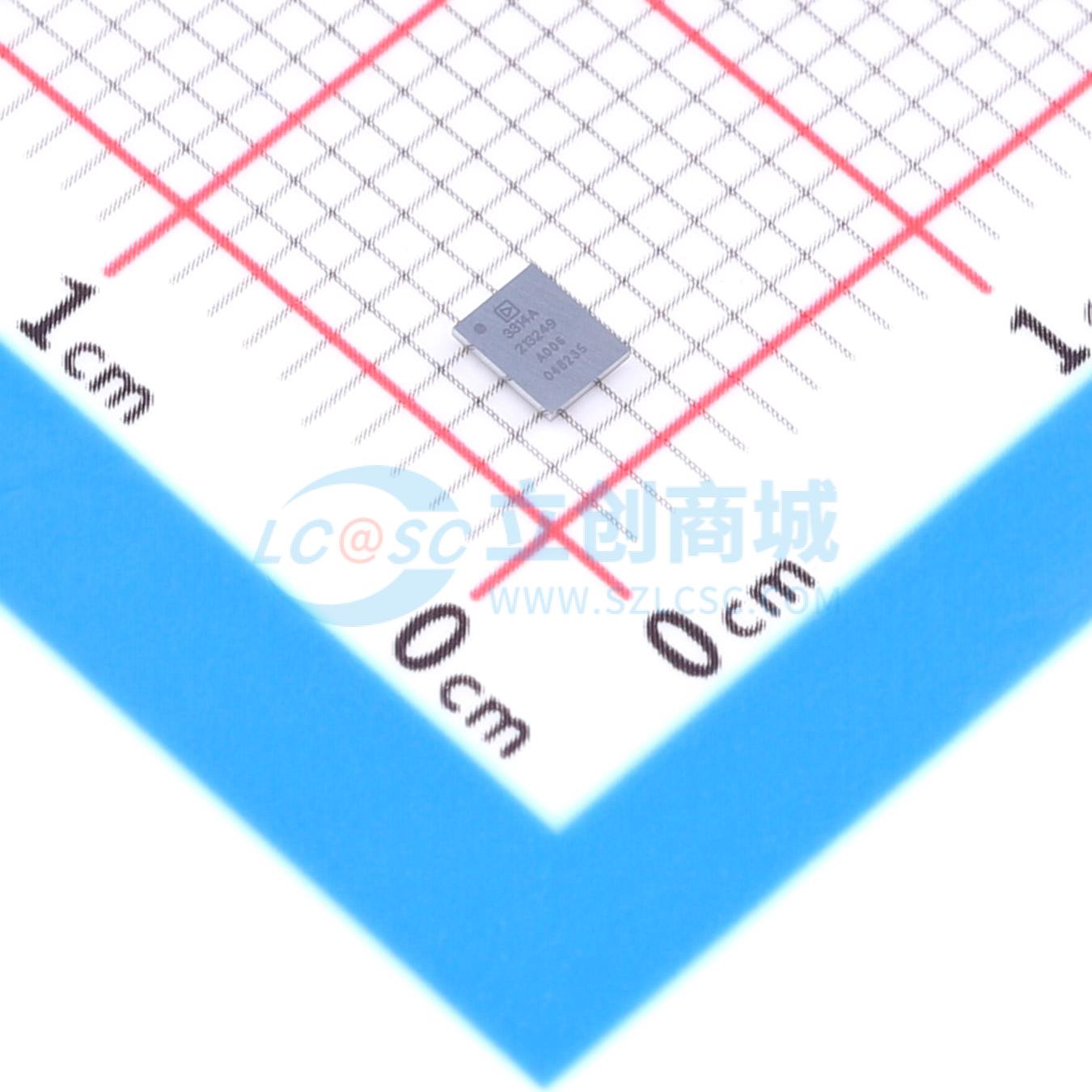

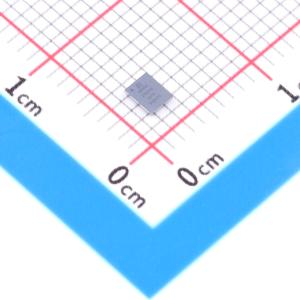

LTC3314AACBZ-R7

双4A/双相8A降压DC/DC调节器

描述: LTC3314A是一款双通道4A/双相8A降压DC/DC调节器,采用2.2mm × 2.7mm WLCSP封装。该器件具有高效率、宽带宽和快速瞬态响应的特点,支持高达3MHz的开关频率。输入电压范围为2.25V至5.5V,输出电压范围为0.5V至VIN。具有低纹波突发模式操作、低静态电流、内部补偿和精确使能阈值等功能。
品牌名称: ADI(亚德诺)
商品型号: LTC3314AACBZ-R7
商品编号: C7458409
商品封装: WLCSP-30(2.2x2.7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LTC3314A 采用 2.2mm×2.7mm 封装，集成双路单片同步 4A 降压转换器，适用于对性能要求苛刻的节省空间型应用。两款降压转换器采用恒定频率、峰值电流模式架构，开关频率高达 3MHz，搭配小型外部元件，可实现高效率和快速瞬态响应。LTC3314A 还可配置为单输出、两相 8A 降压转换器。 LTC3314A 可在强制连续或脉冲跳跃模式下运行以降低噪声，也可在轻载时采用突发模式运行以实现高效率。通用开关频率默认设置为 2MHz，可通过外部电阻进行编程，也可通过 MODE/SYNC 引脚与外部振荡器同步。为降低输入纹波电流，双路转换器以 180 度异相方式开关。 LTC3314A 的输入电压范围为 2.25V 至 5.5V，可将输出电压调节至低至 500mV。其他特性包括精确使能阈值、PGOOD 信号、输出过压保护、热关断和输出短路保护。该器件采用 30 引脚、2.2mm×2.7mm WLCSP 封装。

商品特性

双路 4A 输出
可配置为单输出、两相 8A 降压转换器
高效率：高端 12mΩ、低端 8mΩ
最大总直流输出误差 ±1%
宽带宽、快速瞬态响应
输入电压范围：2.25V 至 5.5V
输出电压范围：0.5V 至输入电压
可编程频率高达 3MHz
低纹波突发模式运行，低静态电流
关断电流：1.4μA
最小导通时间 35ns
内部补偿
精确使能、电源正常信号用于电源排序
微型 30 引脚、2.2mm×2.7mm WLCSP 封装

应用领域

服务器
电信电源
光网络
分布式直流电源系统（负载点）
FPGA、ASIC、微处理器核心电源
工业/汽车/通信

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	500mV~5.5V
	输出电流	4A
	开关频率	3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
