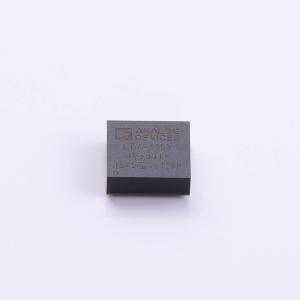

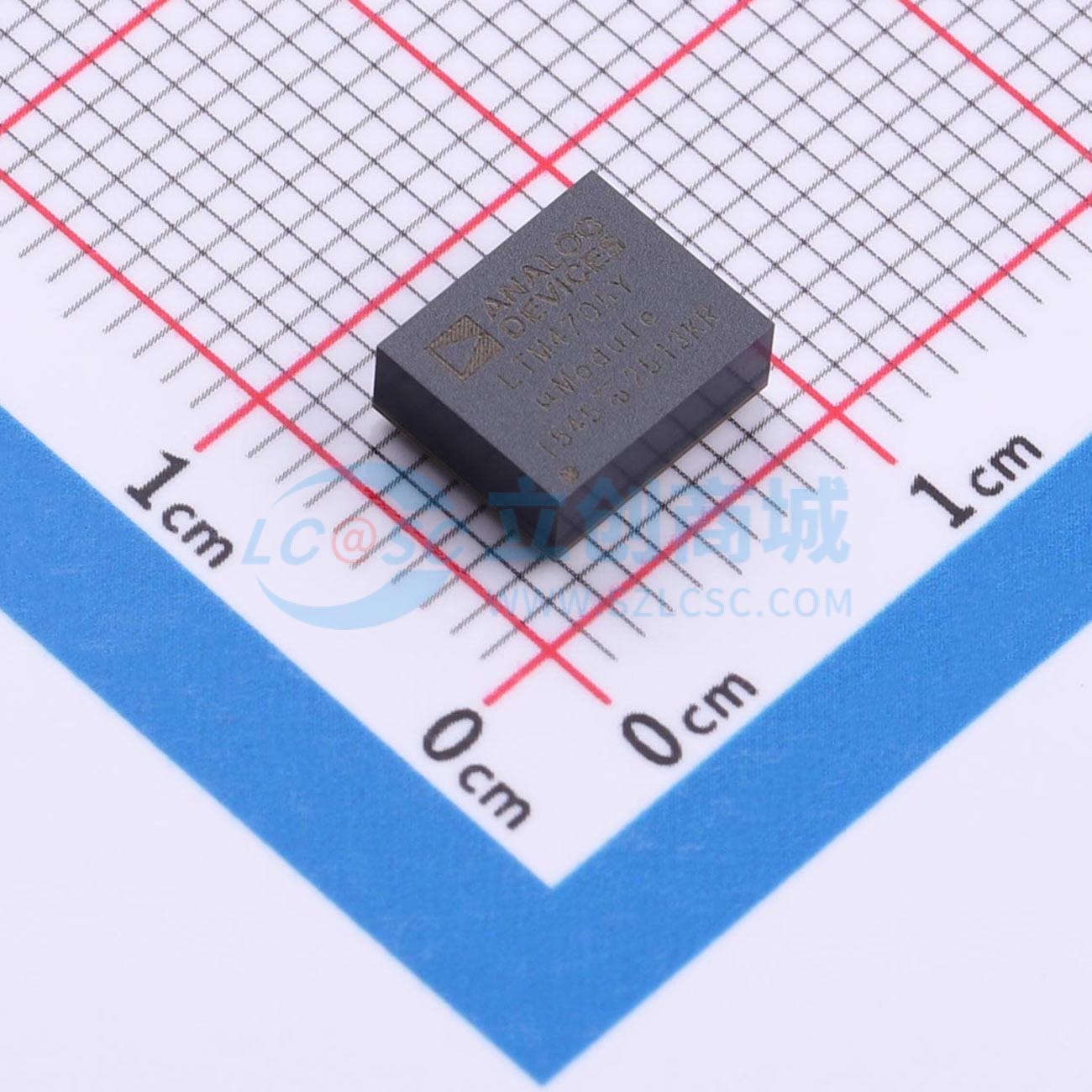

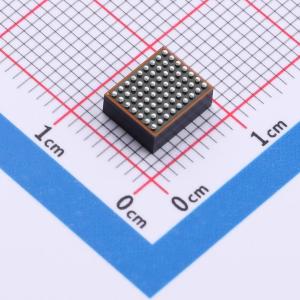

LTM4705EY#PBF

20VIN双路5A或单路10A降压型DC/DC uModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款完整的双路5A降压开关模式微模块调节器，采用6.25mm×7.5mm×3.22mm的BGA封装。封装内包含开关控制器、功率MOSFET、电感器和支持组件。输入电压范围为3.1V至20V，支持0.6V至5.5V的输出电压范围，由单个外部电阻设置。其高效设计可提供双路5A连续输出电流，仅需几个陶瓷输入和输出电容器。支持可选的突发模式操作和输出电压跟踪，用于电源轨排序。高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，且不影响稳定性。具备输入过压、输出过流和过热保护等故障保护功能。提供符合RoHS标准的终端涂层。
品牌名称: ADI(亚德诺)
商品型号: LTM4705EY#PBF
商品编号: C7458438
商品封装: BGA-63(6.2x7.5)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	3.1V~20V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	5A
	静态电流(Iq)	75uA

商品概述

LTM4705是一款完整的双路5A降压开关模式μModule（微型模块）稳压器，采用6.25mmx7.5mmx3.22mm的小型BGA封装。该封装内包含开关控制器、功率MOSFET、电感器和支持组件。LTM4705的输入电压范围为3.1V至20V，支持0.6V至5.5V的输出电压范围，可通过单个外部电阻设置。其高效设计可提供双路5A连续输出电流。仅需几个陶瓷输入和输出电容器。 LTM4705支持可选的突发模式操作和输出电压跟踪，用于电源轨排序。其高开关频率和电流模式控制可实现对线路和负载变化的快速瞬态响应，且不影响稳定性。故障保护功能包括输入过压、输出过流和过温保护。 LTM4705提供符合RoHS标准的端子镀层。

商品特性

在<1cm²（单面PCB）或0.5cm²（双面PCB）内提供完整解决方案
宽输入电压范围：3.1V至20V
输出电压范围：0.6V至5.5V
双路5A或单路10A输出电流
在负载、线路和温度变化时，最大总输出电压调节误差为±1.5%
电流模式控制，快速瞬态响应
外部频率同步
可多相并联并实现均流
输出电压跟踪和软启动功能
可选的突发模式操作
输入过压和过温保护
电源正常指示
6.25mmx7.5mmx3.22mm BGA封装

应用领域

通用负载点转换
电信、网络和工业设备
医疗诊断设备
测试和调试系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	开关频率	1MHz
	纹波噪声	8mVp-p
	特性	过压保护；过流保护；过热保护
	长度	6.25mm
	宽度	7.5mm
	高度	3.22mm
	工作温度	-40℃~+125℃
