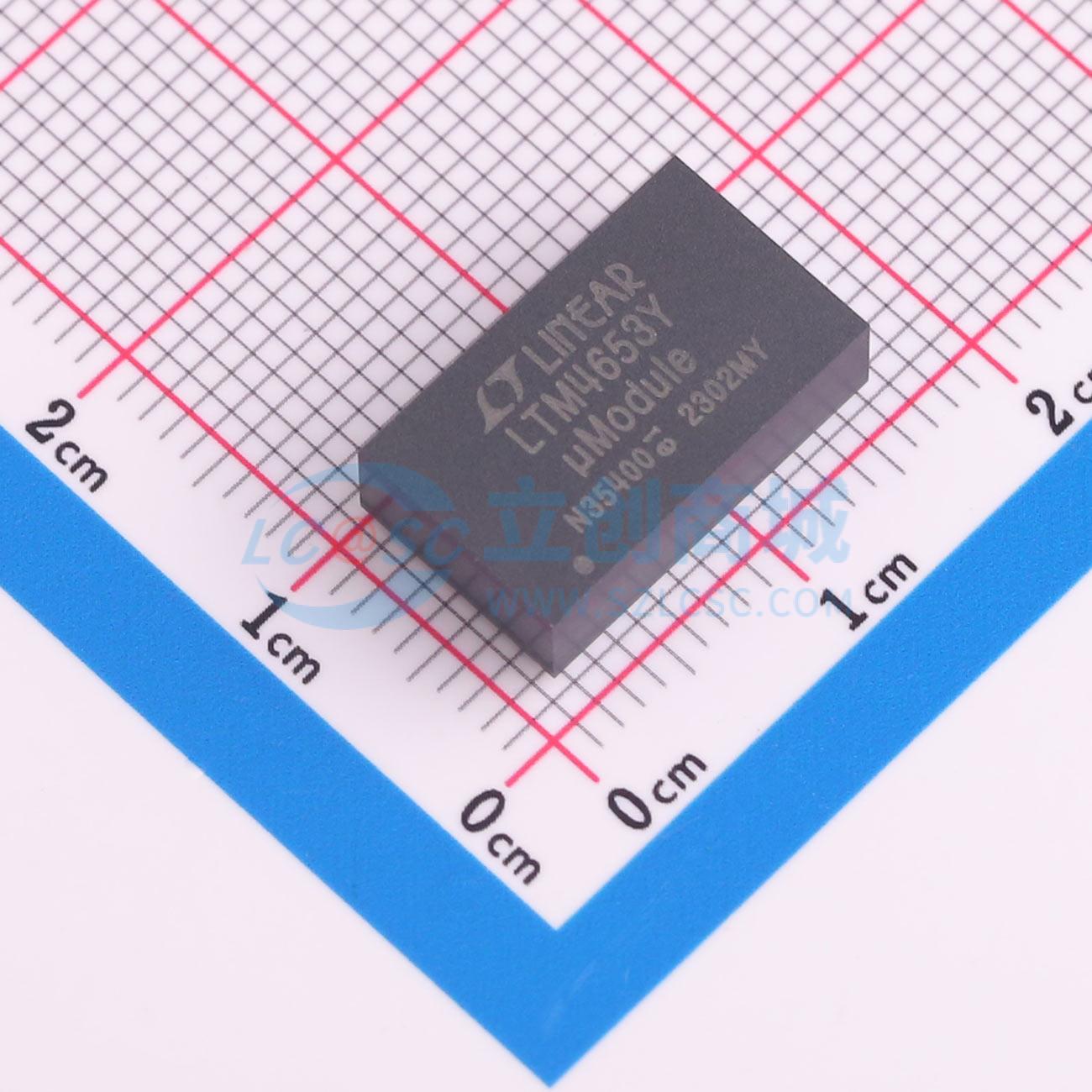

温馨提醒：图片仅供参考，商品以实物为准

LTM4653IY#PBF

符合EN55022B标准的58V、4A降压DC/DC uModule调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4653是一款超低噪声58V、4A的DC/DC降压μModule稳压器，旨在满足EN55022的辐射发射要求。通过添加标准滤波组件，可满足传导发射要求。该封装内包含开关控制器、功率MOSFET、电感器、滤波器和支持组件。LTM4653的输入电压范围为3.1V至58V，支持的输出电压范围为0.5V至输入电压（VIN）的94%，开关频率范围为250kHz至3MHz（默认400kHz），每项均可通过单个电阻进行设置。对于高负载电流，LTM4653可在多相操作中并联，并与外部时钟同步。完成设计仅需大容量输入和输出滤波电容。LTM4653采用15mmx9mmx5.01mm的BGA封装，引脚镀层有SnPb或符合RoHS标准两种选择。
品牌名称: ADI(亚德诺)
商品型号: LTM4653IY#PBF
商品编号: C7460407
商品封装: BGA-77(9x15)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3.1V~58V
	输出电压精度	±1.67%
	输出电压(Vout)	500mV~940mV
	输出电流(最大值)	4A
	静态电流(Iq)	450uA

商品概述

LTM4653是一款超低噪声58V、4A的DC/DC降压μModule稳压器，旨在满足EN55022的辐射发射要求。通过添加标准滤波组件，可满足传导发射要求。该封装内包含开关控制器、功率MOSFET、电感器、滤波器和支持组件。 LTM4653的输入电压范围为3.1V至58V，支持的输出电压范围为0.5V至输入电压（VIN）的94%，开关频率范围为250kHz至3MHz（默认400kHz），每项均可通过单个电阻进行设置。对于高负载电流，LTM4653可在多相操作中并联，并与外部时钟同步。完成设计仅需大容量输入和输出滤波电容。 LTM4653采用15mmx9mmx5.01mm的BGA封装，引脚镀层有SnPb或符合RoHS标准两种选择。

商品特性

完整的低电磁干扰开关模式电源，符合EN55022 B级标准
宽输入电压范围：3.1V至58V
最大输出电流达4A
输出电压范围：0.5V ≤ VOUT ≤ 0.94 • VIN
在输入电压、负载和温度（-40℃至125℃）变化时，总直流输出电压误差为±1.67%
多个LTM4653可并联并实现均流
模拟输出电流指示器
可编程输入电压限制
恒定频率电流模式控制
电源正常指示器和可编程软启动
过流/过压/过温保护
15mm x 9mm x 5.01mm BGA封装

应用领域

工业控制和测试设备
视频、成像和仪器仪表
48V电信和网络电源
射频系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(170个/托盘，最小起订量 1 个)

个

起订量：1 个170个/托盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	开关频率	400kHz
	纹波噪声	2mVp-p
	特性	过压保护；过流保护；过热保护
	长度	15mm
	宽度	9mm
	高度	5.01mm
	工作温度	-40℃~+125℃
