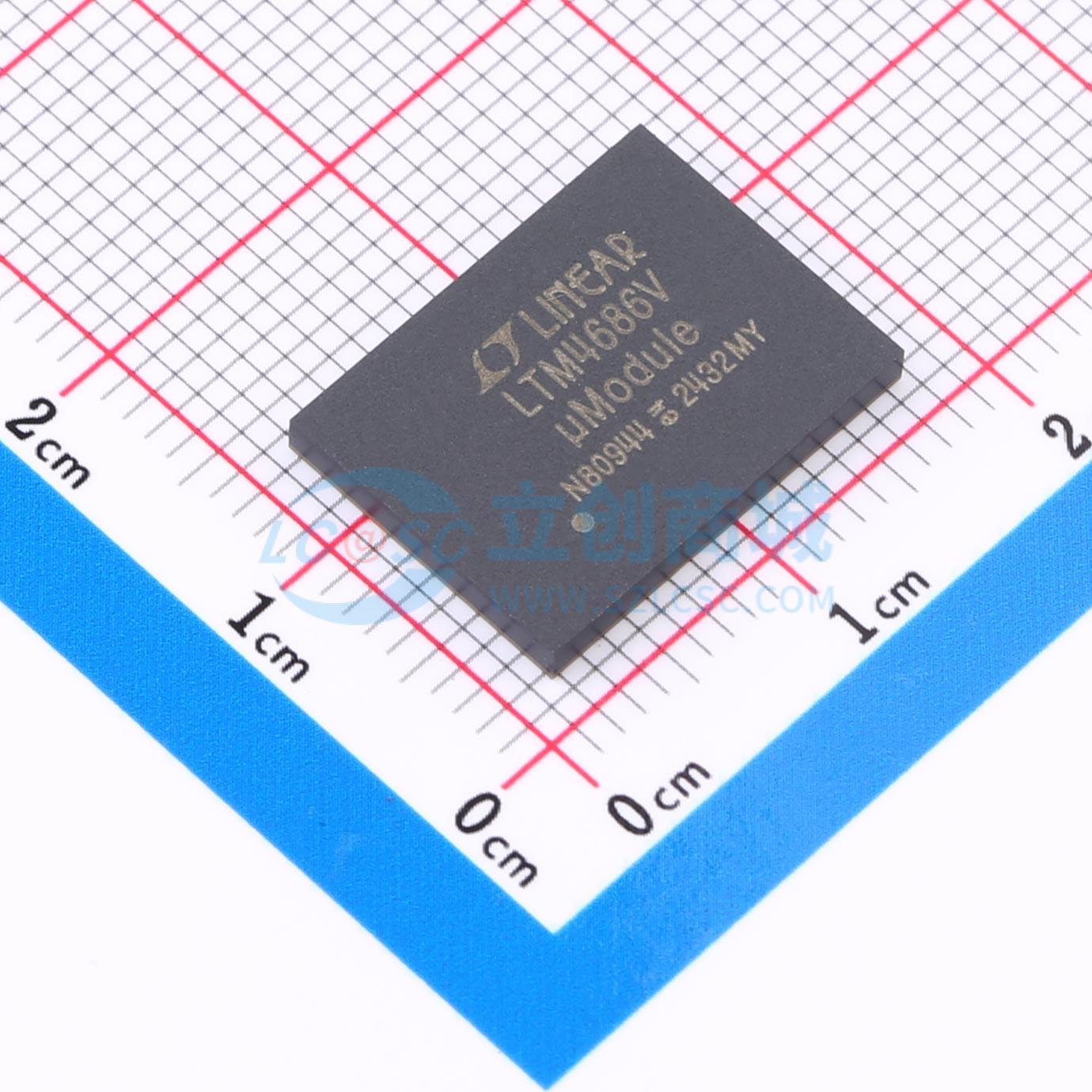

温馨提醒：图片仅供参考，商品以实物为准

LTM4686EV#PBF

具有数字电源系统管理功能的超薄双路 10A 或单路 20A u模块稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双路10A（峰值12A）或单路20A（峰值24A）的降压μ模块（微模块）DC/DC稳压器，开启时间为39ms，具备远程可配置性，并可通过PMBus（一种基于开放式标准I²C的数字接口协议）对电源管理参数进行遥测监控。由快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感器和支持组件组成。其2线串行接口可实现电压裕度调节和排序，以及对电流、电压、功率、温度、运行时间和峰值的遥测回读。引脚跨接电阻可配置启动设置，提供LtpowerPlay GUI、DC1613 USB转PMBus转换器、DC2086编程适配器和演示套件
品牌名称: ADI(亚德诺)
商品型号: LTM4686EV#PBF
商品编号: C7460409
商品封装: LGA-108(11.9x16)
包装方式: 托盘
商品毛重: 1.08克(g)

商品参数

商品概述

LTM4686 是一款双路 10A（峰值 12A）或单路 20A（峰值 24A）的降压 µModule（微模块）DC/DC 调节器，启动时间为 39 毫秒。它通过 PMBus（一种基于 I2C 的开放式数字接口协议）提供远程配置和电源管理参数的遥测监控。LTM4686 包含快速模拟控制环路、精密混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。LTM4686 产品视频可在网站上获取。

LTM4686 的两线串行接口支持电压裕度调整和排序，以及电流、电压、功率、温度、运行时间和峰值的遥测读取。引脚连接电阻可配置启动设置。LTpowerPlay GUI、DC1613 USB 至 PMBus 转换器、DC2086 编程适配器和演示套件均可提供。对于从 5V 供电或向 SVIN 提供 5V 电压的应用，请使用 LTM4686-1。否则，请使用 LTM4686。

LTM4686 采用无铅且符合 RoHS 标准的 16mm x 11.9mm x 1.82mm LGA 封装。

应用领域

原型和生产中的系统优化

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(112个/托盘，最小起订量 1 个)

个

起订量：1 个112个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	4.5V~17V
	输出电压精度	±5‰
	输出电压(Vout)	500mV~3.6V
	输出电流(最大值)	10A

	属性	参数值
	开关频率	500kHz
	纹波噪声	10mVp-p
	特性	过压保护；欠压保护；过热保护
	长度	16mm
	宽度	11.9mm
	高度	1.82mm
	工作温度	-40℃~+125℃
