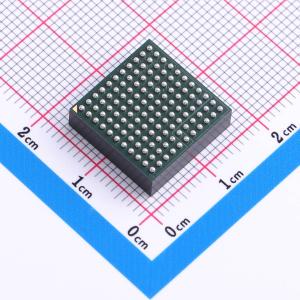

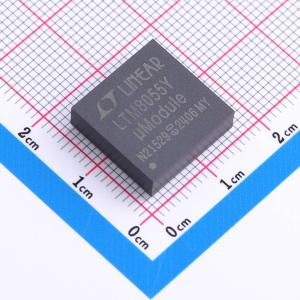

LTM8055IY

36V输入，8.5A升降压uModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM8055/LTM8055-1 是一款输入电压可达 36V 的降压 - 升压型 μModule（微型模块）稳压器。该封装内包含开关控制器、功率开关、电感器和支持组件。完成设计仅需一个用于设置开关频率的电阻、一个用于设置输出电压的电阻分压器以及输入和输出电容器。只需几个组件即可实现输入和输出平均电流调节等其他功能。LTM8055/LTM8055-1 的输入电压范围为 5V 至 36V，可调节 1.2V 至 36V 之间的输出电压。SYNC 输入和 CLKOUT 输出便于同步操作。LTM8055/LTM8055-1 采用紧凑型模压球栅阵列（BGA）封装，适合通过标准表面贴装设备进行自动化组装。LTM8055/LTM8055-1 符合 RoHS 标准。
品牌名称: ADI(亚德诺)
商品型号: LTM8055IY
商品编号: C7459751
商品封装: BGA-121(15x15)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTM8055/LTM8055-1 是一款输入电压可达 36V 的降压 - 升压型 μModule（微型模块）稳压器。该封装内包含开关控制器、功率开关、电感器和支持组件。完成设计仅需一个用于设置开关频率的电阻、一个用于设置输出电压的电阻分压器以及输入和输出电容器。只需几个组件即可实现输入和输出平均电流调节等其他功能。LTM8055/LTM8055-1 的输入电压范围为 5V 至 36V，可调节 1.2V 至 36V 之间的输出电压。SYNC 输入和 CLKOUT 输出便于同步操作。 LTM8055/LTM8055-1 采用紧凑型模压球栅阵列（BGA）封装，适合通过标准表面贴装设备进行自动化组装。LTM8055/LTM8055-1 符合 RoHS 标准。

商品特性

完整的降压 - 升压开关模式电源，输出电压可等于、大于或小于输入电压
宽输入电压范围：5V 至 36V
从输入电压实现 12V/3A 输出
从 12V 输入实现 12V/6A 输出
从 24V 输入实现 12V/8.5A 输出
效率高达 97.5%
可调节输入和输出平均电流限制
输入和输出电流监测器
可并联以增加输出电流
宽输出电压范围：1.2V 至 36V
可选开关频率：100kHz 至 800kHz
200kHz 至 700kHz 同步功能
外部补偿（LTM8055-1）
15mm×15mm×4.92mm 86A 封装

应用领域

高功率电池供电设备
工业控制
太阳能供电电压调节器
太阳能供电电池充电

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(119个/托盘，最小起订量 1 个)

个

起订量：1 个119个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	5V~36V
	输出电压精度	±1%
	输出电压(Vout)	1.2V~36V
	输出电流(最大值)	8.5A
	转换效率	97.5%

	属性	参数值
	静态电流(Iq)	45mA
	开关频率	800kHz
	特性	过流保护；过热保护
	长度	15mm
	宽度	15mm
	高度	4.92mm
	工作温度	-40℃~+125℃
