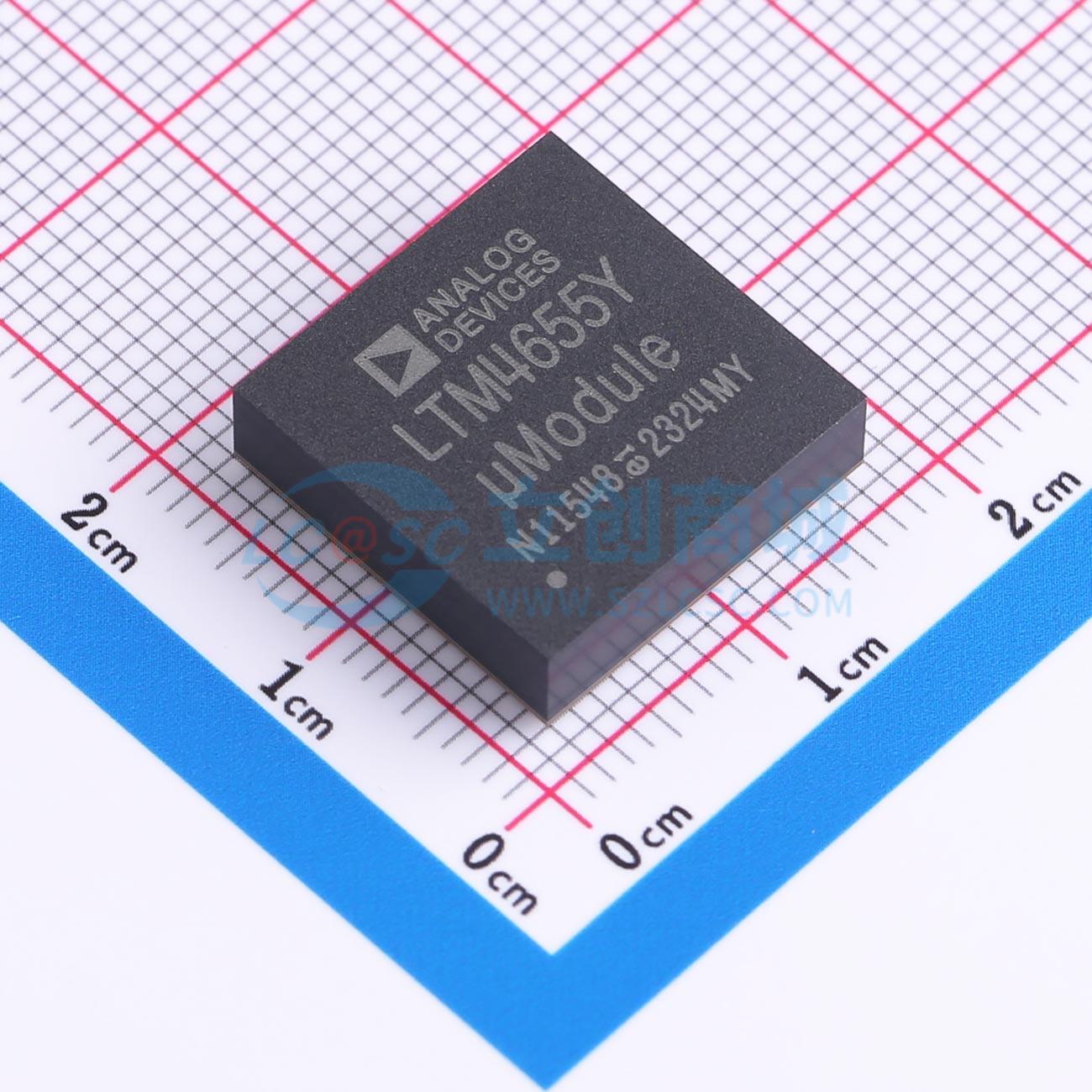

温馨提醒：图片仅供参考，商品以实物为准

LTM4655EY#PBF

符合 EN55022B 的 40V、双通道 4A 或单通道 8A 降压型或 50W 反相 uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4655是一款超低噪声的40V、双4A或单8A DC/DC μModule稳压器，设计用于满足EN55022辐射发射要求。其通道完全独立、可并联，并且能够提供正极性或负极性的输出。通过添加标准滤波元件可以满足传导发射要求。该封装内包括开关控制器、功率MOSFET、电感器、滤波器和支持组件。一个5V、25mA LDO和时钟发生器可以实现电源开关阶段的相位交错，以改善EMC性能。LTM4655可以从3.1V至40V的输入电压调节正VOUTn电压在0.5V到26.5V之间。LTM4655可以从最大输入范围3.6V至40V调节负VOUTn电压在-0.5V到-26.5V之间，其中从VINn到VOUTn的跨度不得超过40V。支持的开关频率范围为250kHz至3MHz。LTM4655采用16mm x 16mm x 5.01mm BGA封装，端子表面处理符合SnPb或RoHS标准。
品牌名称: ADI(亚德诺)
商品型号: LTM4655EY#PBF
商品编号: C7459747
商品封装: BGA-144(16x16)
包装方式: 托盘
商品毛重: 6.665克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	3.1V~40V
	输出电压精度	±1.67%
	输出电压(Vout)	500mV~26.5V；-26.5V~-500mV
	输出电流(最大值)	4A；-1.25A；-3A；8A
	输出功率	50W
	转换效率	-

商品概述

LTM4655是一款超低噪声的40V、双4A或单8A DC/DC μModule稳压器，设计用于满足EN55022辐射发射要求。其通道完全独立、可并联，并且能够提供正极性或负极性的输出。通过添加标准滤波元件可以满足传导发射要求。该封装内包括开关控制器、功率MOSFET、电感器、滤波器和支持组件。一个5V、25mA LDO和时钟发生器可以实现电源开关阶段的相位交错，以改善EMC性能。

LTM4655可以从3.1V至40V的输入电压调节正VOUTn电压在0.5V到26.5V之间。LTM4655可以从最大输入范围3.6V至40V调节负VOUTn电压在-0.5V到-26.5V之间，其中从VINn到VOUTn的跨度不得超过40V。支持的开关频率范围为250kHz至3MHz。

LTM4655采用16mm x 16mm x 5.01mm BGA封装，端子表面处理符合SnPb或RoHS标准。

应用领域

自动化测试和测量
工业控制系统
视频、成像和仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	最大容性负载	-
	开关频率	1.95MHz
	纹波噪声	2mVp-p；10mVp-p
	特性	过流保护；过热保护
	长度	16mm
	宽度	16mm
	高度	5.01mm
	工作温度	-40℃~+125℃
