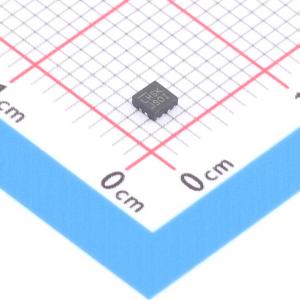

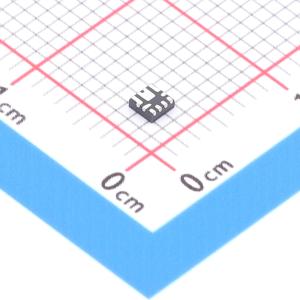

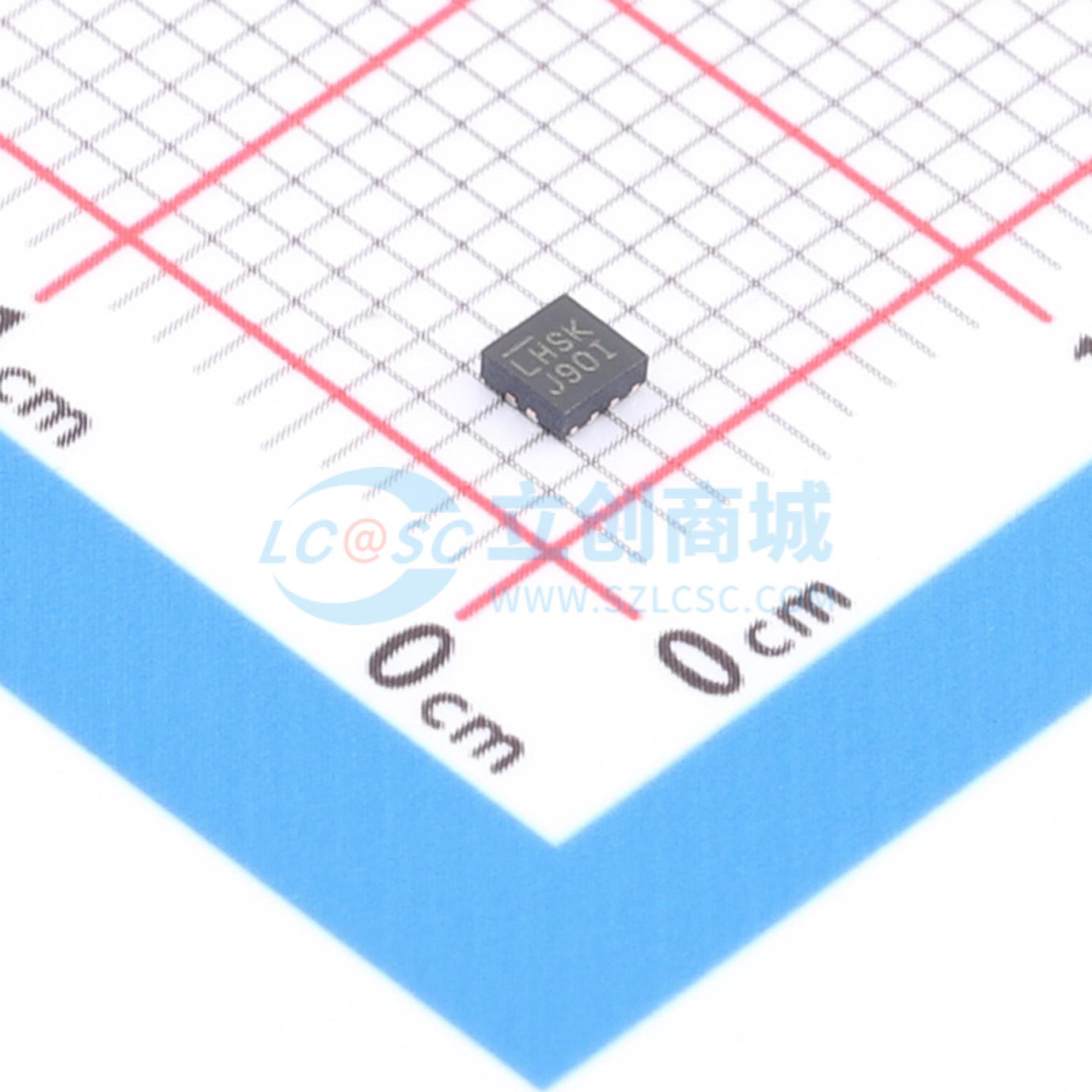

LTC3302ARUCM#TRPBF

降压型 2A 2.25V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款非常小、高效、低噪声的单片同步2A降压DC/DC转换器，可在2.25V至5.5V的输入电源下工作。采用恒定频率、峰值电流模式控制，该稳压器可通过小型外部元件实现快速瞬态响应。可在强制连续或脉冲跳跃模式下工作以实现低噪声，或在低纹波突发模式下工作以在轻载时实现高效率，非常适合电池供电系统。该IC可调节低至500mV的输出电压。可调版本通过两个额外的外部电阻在500mV至输入电压之间工作。其他功能包括输出过压保护、短路保护、热关断、时钟同步以及高达100%的占空比操作以实现低压差。采用低外形2mm×2mm FCQFN封装，带有裸露焊盘和可侧焊侧翼。
品牌名称: ADI(亚德诺)
商品型号: LTC3302ARUCM#TRPBF
商品编号: C7456493
商品封装: TQFN-12(2x2)
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

LTC3302 是一款非常小、高效率、低噪声的单片同步2A降压直流转换器，工作输入电压范围为2.25V至5.5V。该稳压器采用恒定频率峰值电流模式控制，能够以较小的外部元件实现快速瞬态响应。

LTC3302 可以在强制连续模式或脉冲跳跃模式下工作，以降低噪声，或者在轻负载时以低纹波突发模式工作，以提高效率，非常适合电池供电系统。该IC可以调节低至500mV的输出电压。可调版本通过两个额外的外部电阻可以在500mV到VIN之间工作。其他特性包括输出过压保护、短路保护、热关断、时钟同步以及高达100%占空比运行以实现低压差操作。

LTC3302 采用低剖面2mm x 2mm FCQFN封装，带有裸露焊盘和侧面可润湿引脚。

商品特性

高效率：30mΩ NMOS，85mΩ PMOS
峰值电流模式控制
最小导通时间27ns，宽频带，快速瞬态响应
低纹波突发模式操作，I0为80µA
最高工作频率达6MHz
过载时安全耐受电感饱和
VIN范围：2.25V至5.5V
固定VOUT范围：0.5V至3.65V，工厂编程以50mV步进
VOUT精度：全温度范围内±1%
精密400mV使能阈值
关断电流：1µA
电源良好、内部补偿和软启动
热增强型12引脚2mm x 2mm翻转芯片（FCQFN）封装，侧面可润湿
满足汽车应用的AEC-Q100标准

应用领域

光网络
服务器
电信
工业
通信
分布式直流电源系统（POL）
FPGA、ASIC、微处理器核心供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	500mV~3.65V
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	固定
