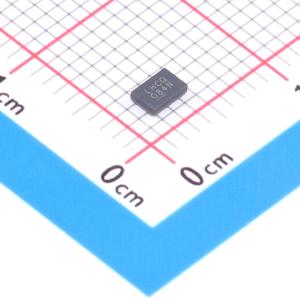

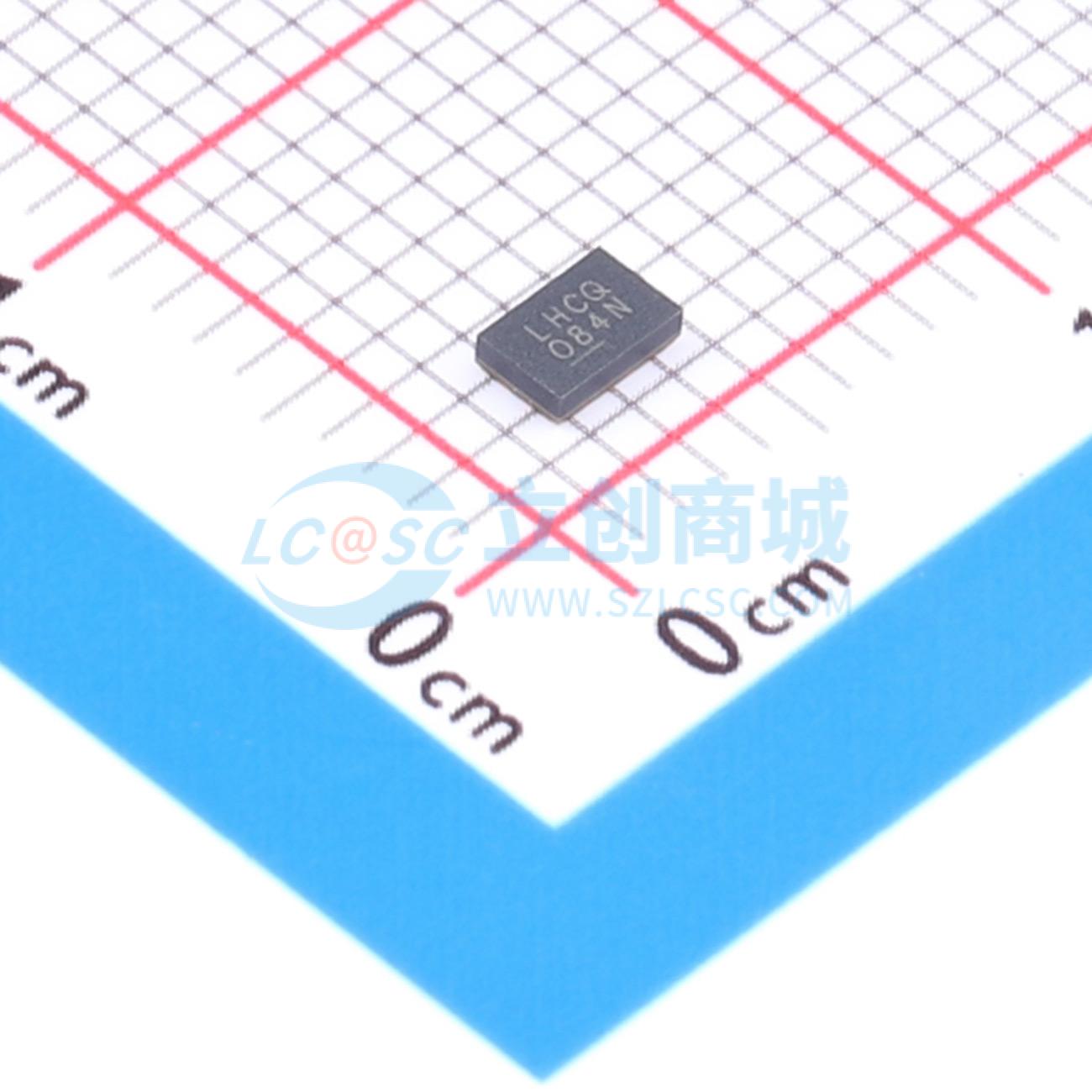

温馨提醒：图片仅供参考，商品以实物为准

LT8608SEV#TRMPBF

具有3uA静态电流的42V、1.5A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8608S 是一款紧凑型、高效率、高速同步单片降压开关调节器，其静态电流仅为1.7μA。LT8608S 可以提供1.5A的连续电流。该器件内置了顶部和底部功率开关以及所有必要的电路，以尽量减少对外部组件的需求。低纹波突发模式操作可以在非常低的输出电流下实现高效率，同时保持输出纹波低于10mV。SYNC引脚允许与外部时钟同步，或对开关频率进行扩频调制以实现低EMI操作。内部补偿和峰值电流模式拓扑结构允许使用小电感，并且具有快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于编程欠压锁定或关闭LT8608S，将输入电源电流降至1µA。TR/SS引脚上的电容可以编程启动期间的输出电压上升速率，而PG标志则在VOUT处于编程输出电压的±8.0%范围内或发生故障条件时发出信号。LT8608S 采用小型12引脚LQFN封装。
品牌名称: ADI(亚德诺)
商品型号: LT8608SEV#TRMPBF
商品编号: C7456418
商品封装: LQFN-12(2x3)
包装方式: 编带
商品毛重: 0.151215克(g)

商品参数

商品概述

LT8608S是一款紧凑、高效、高速的同步单片降压开关稳压器，仅消耗1.7µA的静态电流。LT8608S可提供1.5A的连续电流。内置上下功率开关及所有必要电路，最大限度减少了对外部元件的需求。低纹波突发模式操作可在极低输出电流下实现高效率，同时将输出纹波保持在10mV以下。SYNC引脚允许与外部时钟同步，或对开关频率进行扩频调制，以实现低EMI操作。采用峰值电流模式拓扑的内部补偿允许使用小型电感器，可实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置VIN欠压锁定，或将LT8608S关断，使输入电源电流降至1µA。TR/SS引脚上的电容可在启动期间设置输出电压的斜坡速率，而PG标志则在VOUT处于编程输出电压的±8.0%范围内以及出现故障情况时发出信号。LT8608S采用小型12引脚LQFN封装。

商品特性

Silent Switcher 2架构：在任何PCB上实现超低EMI/EMC辐射，消除PCB布局敏感性
内部旁路电容可降低辐射EMI，可选扩频调制
宽输入电压范围：3.0V至42V
超低静态电流突发模式操作：在将12VIN调节至3.3VOUT时，静态电流为3µA，输出纹波<10mVP-P
高效2MHz同步操作：在12VIN输入、5VOUT输出、0.75A负载时，效率>90%
1.5A连续输出电流
快速最小开关导通时间：35ns
可调节且可同步：200kHz至2.2MHz
允许使用小型电感器
低压差
峰值电流模式操作
内部补偿
输出软启动和跟踪
小型12引脚LQFN封装

应用领域

通用降压
低EMI降压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~42V
	输出电压	770mV~42V
	输出电流	1.5A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
