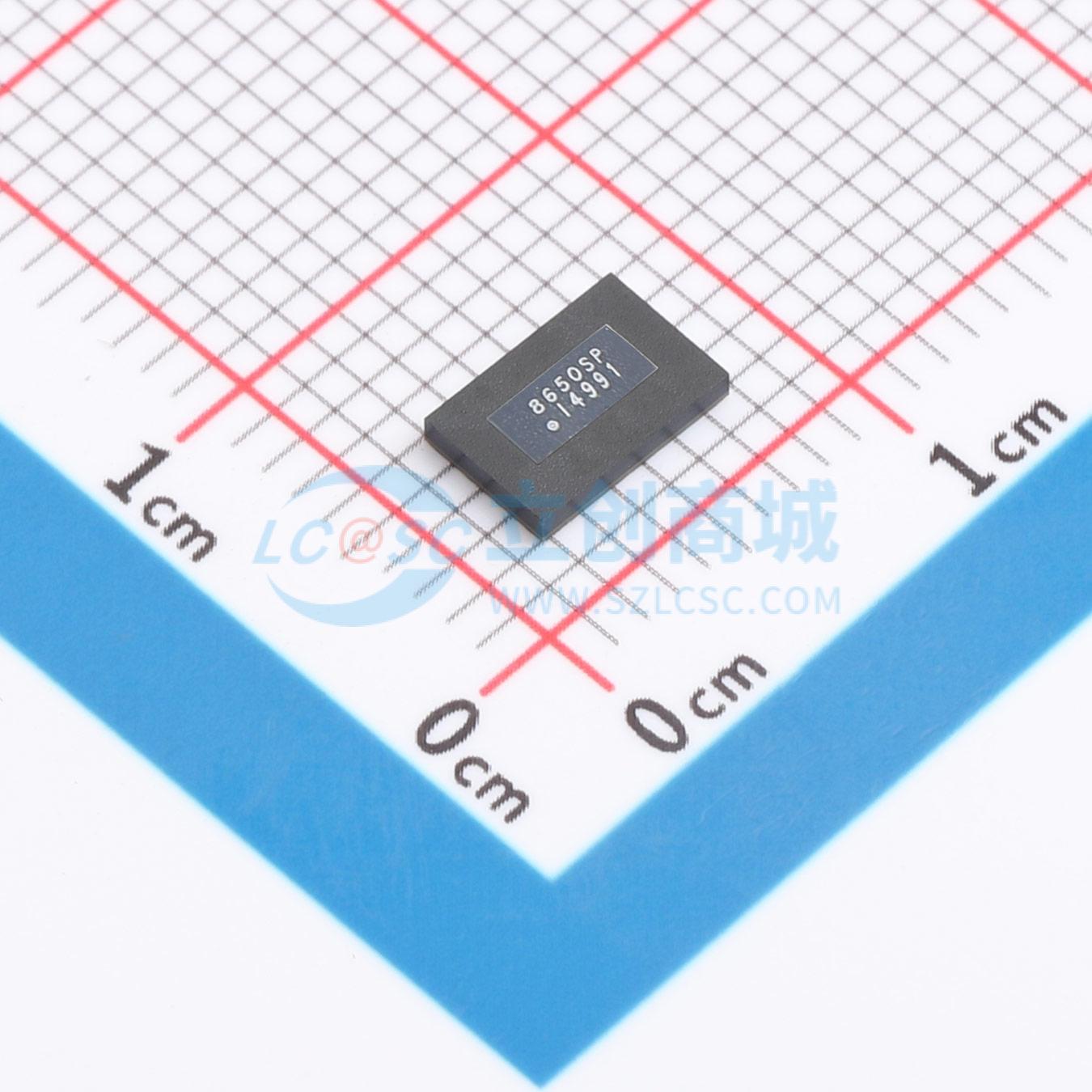

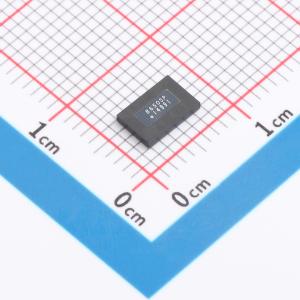

LT8650SPJV#TRPBF

双通道6A 42V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8650SP是一款双通道降压调节器,每通道可提供高达6A的连续电流,支持最高8A的负载。采用第二代Silent Switcher架构,可在高开关频率下实现高效运行,同时减少EMI排放。具有6.2uA的低静态电流,适用于汽车和工业应用。
品牌名称: ADI(亚德诺)
商品型号: LT8650SPJV#TRPBF
商品编号: C7455761
商品封装: LQFN-32(4x6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LT8650SP是一款双路降压稳压器，在配备散热片的情况下，两个通道均可提供高达6A的连续电流，且每个通道可支持高达8A的负载。LT8650SP采用第二代 Silent Switcher架构，可在高频开关时实现高效率，同时将EMI辐射降至最低。这包括集成旁路电容，以优化高频电流回路，并通过消除布局敏感性轻松实现所宣称的EMI性能。封装顶部设有裸露芯片，用于连接散热片，这是达到最大输出电流额定值所必需的。快速、干净、低过冲的开关边沿即使在高频开关时也能实现高效运行，从而减小整体解决方案的尺寸。具有40ns最小导通时间的峰值电流模式控制允许在高频开关时实现高降压比。突发模式（Burst Mode）运行的静态电流为6.2µA，可在低输出电流时实现高效率；强制连续模式允许在整个输出负载范围内进行固定开关频率操作；扩频操作可进一步降低EMI辐射。外部VC引脚可实现最佳环路补偿，以实现快速瞬态响应。VC引脚还可用于均流，CLKOUT引脚可使两个LT8650SP芯片同步，以生成一个4相、24A的电源。

商品特性

Silent Switcher 2架构：在任何PCB上实现超低EMI，消除PCB布局敏感性
内部旁路电容可降低辐射EMI
可选扩频调制
用于安装散热片的裸露芯片封装
每个通道可同时提供6A直流电流
任一通道最高可达8A
超低静态电流突发模式运行：在将12V输入调节为5V输出1和3.3V输出2时，静态电流IQ为6.2µA
输出纹波<10mV峰峰值
可选外部VC引脚：快速瞬态响应和均流（每个通道额外增加50µA静态电流IQ）
强制连续模式
高频下的高效率
在2MHz、12V输入至5V输出、2A负载时，效率为94.6%
在2MHz、12V输入至5V输出、4A负载时，效率为93.3%
快速最小开关导通时间：40ns
宽输入电压范围：3.0V至42V
可调节且可同步：300kHz至3MHz

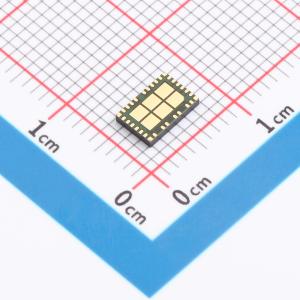

4mmx6mm、32引脚、背面裸露的LQFN封装
通过AEC-Q100汽车应用认证

应用领域

通用降压应用
汽车和工业电源

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	6A
	开关频率	300kHz~3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	6.2uA
	开关管(内置/外置)	内置
	输出类型	可调
