温馨提醒：图片仅供参考，商品以实物为准

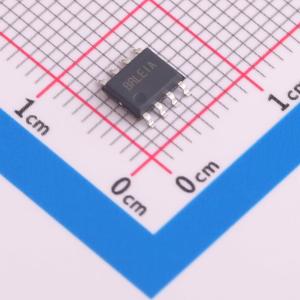

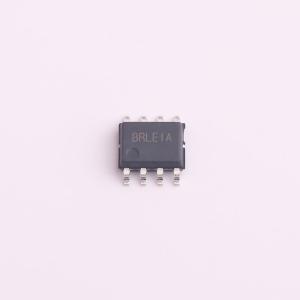

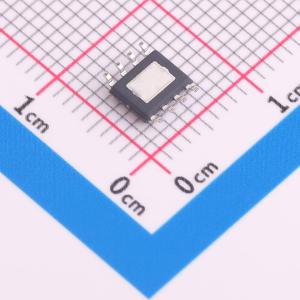

SY8746AFCC
高效60V 0.8A 350kHz恒流降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8746A是一款高效率、宽输入电压范围（12V-60V）的DC/DC降压调节器,专为LED照明应用设计。该器件集成了低Rds(on) MOSFET和内部补偿,采用SO8E封装,实现极小的解决方案尺寸。支持PWM和模拟调光功能。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8746AFCC
- 商品编号
- C7435937
- 商品封装
- SO-8E
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~60V | |
| 输出电压 | 36V | |
| 输出电流 | - | |
| 开关频率 | 350kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SY8746A 是一款高效率、12V-60V 宽输入电压范围的 DC/DC 调节器，针对 LED 照明应用。该器件集成了低 RDS(ON) MOSFET 和内部补偿。配合小巧的 SO8E 封装，该器件实现了极小的解决方案尺寸，适用于 LED 驱动设计。SY8746A 还支持 PWM 调光和模拟调光功能。
商品特性
- 内部开关的低RDS(ON)：680mΩ
- 输入范围：12V-60V
- 350kHz开关频率
- 1.2A MOSFET峰值电流限制
- 支持模拟/PWM调光
- 调光深度低于0.5%
- 可调节热回退温度
- 通过调光电阻调整满载输出
- 紧凑型封装：SO8E
应用领域
- PAR 灯泡
- 管形灯泡
- 灯泡
