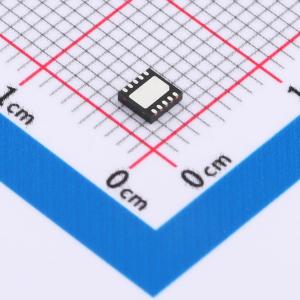

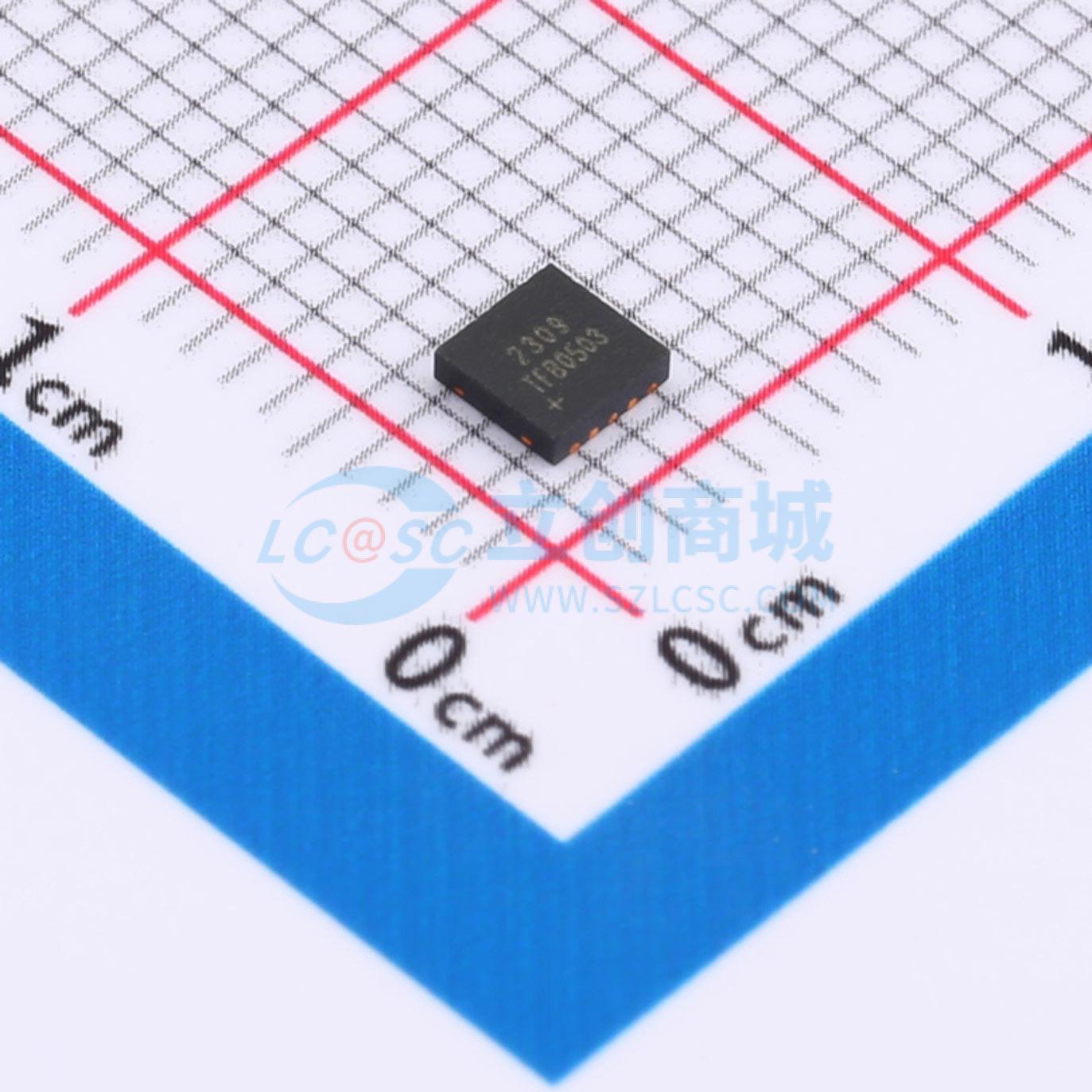

温馨提醒：图片仅供参考，商品以实物为准
TFB0503-NHP
半桥 IGBT MOSFET 灌电流550mA 拉电流300mA
- 描述
- 单相, 内置自举二极管，半桥式栅极驱动器, MOSFETs或IGBTs预驱
- 品牌名称
- TFSS(德律风根)
- 商品型号
- TFB0503-NHP
- 商品编号
- C7436032
- 商品封装
- TDFN-10
- 包装方式
- 编带
- 商品毛重
- 0.1426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 550mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 560ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 350uA | |
| 功能特性 | 内置自举二极管；交错导通保护；死区时间控制 |
