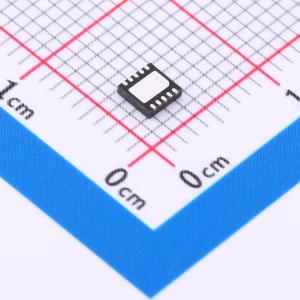

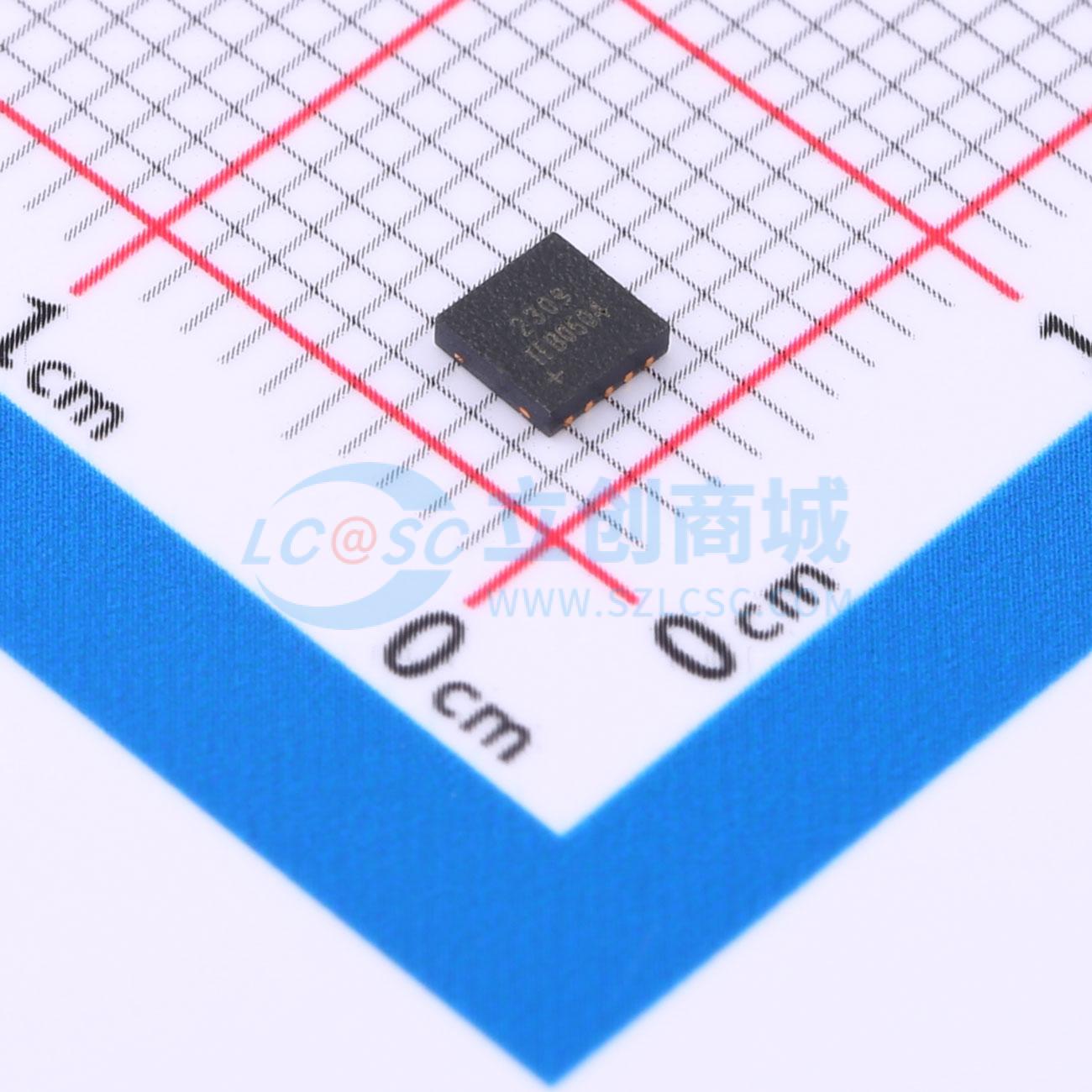

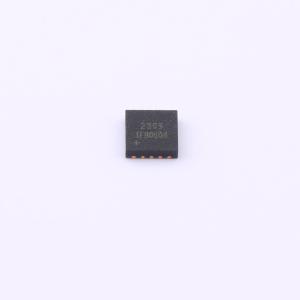

TFB0504-NHP

半桥 IGBT MOSFET 灌电流550mA 拉电流300mA

描述: 单相, 内置自举二极管，半桥式栅极驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TFB0504-NHP
商品编号: C7436033
商品封装: TDFN-10
包装方式: 编带
商品毛重: 0.000816克(g)

商品参数

商品概述

TFB0504是一款半桥栅极驱动器，集成了自举二极管，能够以半桥配置驱动N沟道MOSFET和IGBT。先进的工艺使浮动高端驱动器在自举配置下可工作至100V。 TFB0504逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在将驱动器的交叉导通降至最低。TFB0504具有420ns（典型值）的固定内部死区时间。为简化设计并减少物料清单，TFB0504集成了自举二极管。此外，TFB0504采用节省空间的TDFN - 10封装，工作温度范围扩展至 - 40℃至 + 125℃。

商品特性

自举操作下浮动高端驱动器可工作至100V
以半桥配置驱动两个N沟道MOSFET或IGBT
集成自举二极管，设计紧凑
300mA源极/550mA灌极输出电流能力
输出可耐受负瞬变
420ns内部死区时间，保护MOSFET
宽低端栅极驱动器电源电压：10V至20V
逻辑输入（IN和sD*）支持3.3V
施密特触发逻辑输入
νcc（逻辑和低端电源）欠压锁定
扩展温度范围： - 40℃至 + 125℃
节省空间的3x3mm TDFN - 10封装

应用领域

步进电机驱动器
DC - DC转换器
电池供电工具
无刷直流电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	550mA
	拉电流(IOH)	300mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	80ns
	下降时间(tf)	35ns
	传播延迟 tpLH	560ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	350uA
