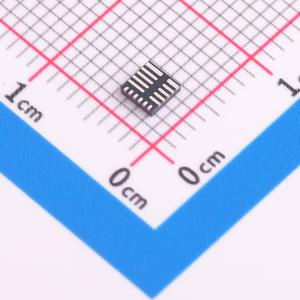

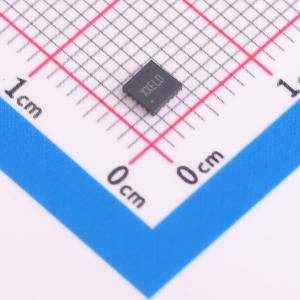

SY6982CQDC

高效、2A、双节锂离子电池升压充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY6982C是一款输入电压范围为3.0 - 5.5V、输出电流为2A的双节同步升压式锂离子电池充电器，集成了1MHz开关频率和全面的保护功能。
品牌名称: Silergy(矽力杰)
商品型号: SY6982CQDC
商品编号: C7435940
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)

商品参数

商品概述

SY6982C是一款输入电压范围为3.0 - 5.5V、输出电流为2A的双节同步升压锂离子电池充电器，集成了1MHz开关频率和全面的保护功能。通过使用外部电阻，可对高达2A的充电电流进行编程，以满足不同便携式应用的需求，同时显示充电器电流信息。它还具备可编程的充电超时功能和自适应输入电流限制，其阈值可选，以确保电池充电操作的安全性。当发生输出短路或关断时，SY6982C可断开输出。它采用耐压18V、导通电阻极低的场效应管（FET），以实现高充电效率和简单的外围电路设计。SY6982C搭配小巧的QFN3×3封装，适用于对PCB面积要求较小的应用。

商品特性

集成同步升压功能，采用耐压18V、低导通电阻（RDSON）的场效应管，实现高充电效率
涓流充电/恒流充电/恒压充电模式
自适应输入电流限制，阈值可选
最大2A恒流充电电流
充电电流信息指示
可编程充电超时
可编程恒流充电电流
恒压可选
热调节保护
外部关断功能
输入电压欠压锁定（UVLO）和过压保护（OVP）
过温保护
输出短路保护
充电状态指示
移除电池时可正常进行同步升压操作

应用领域

手机
个人数字助理（PDA）
MP3播放器
MP4播放器
数码相机
蓝牙应用
PSP游戏机
NDS游戏机
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~5.5V
	最大充电电流	2A
	充电饱和电压	8.4V

	属性	参数值
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	25uA
