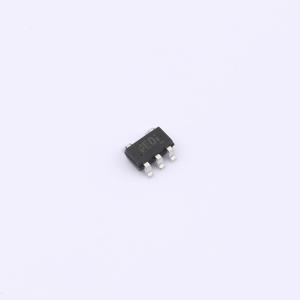

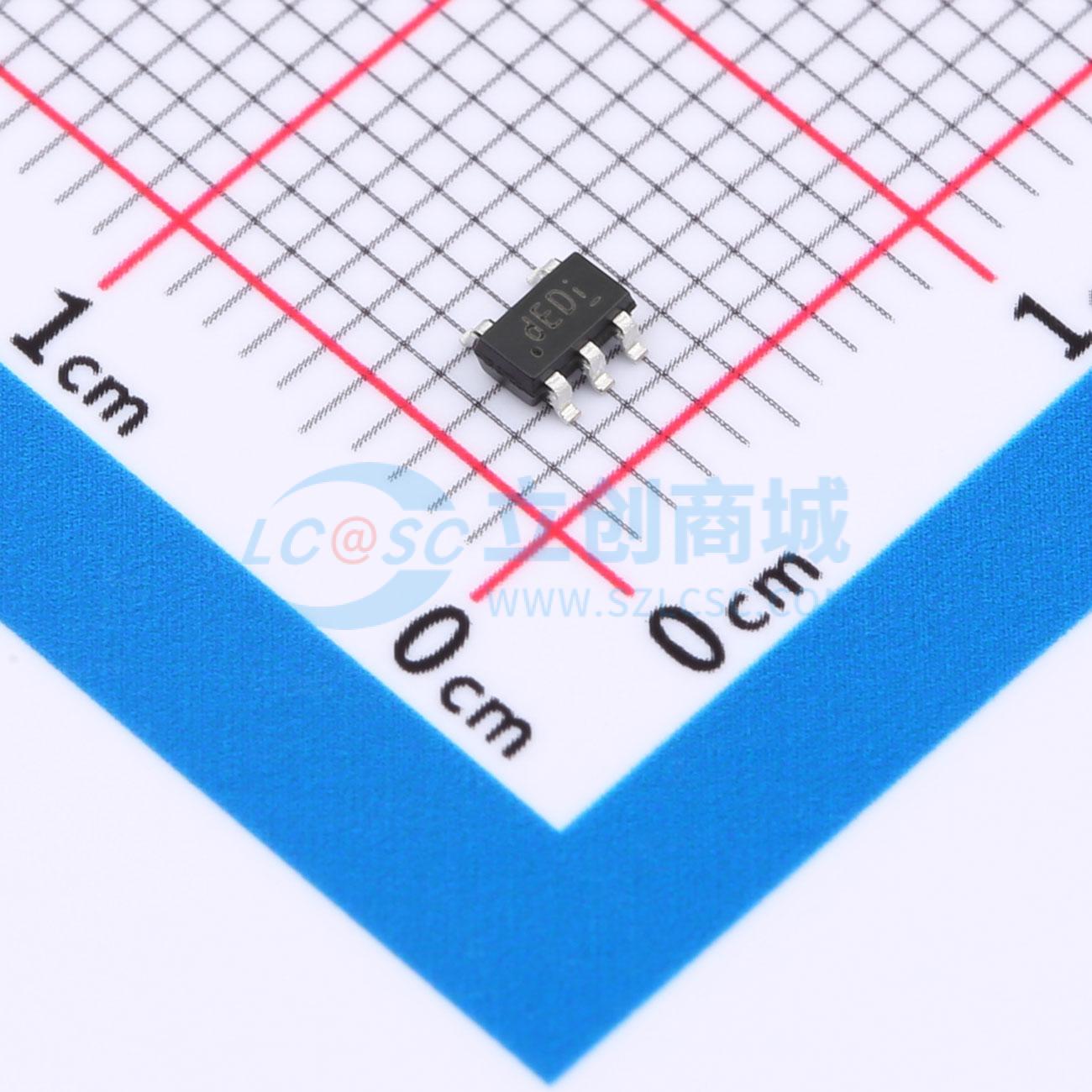

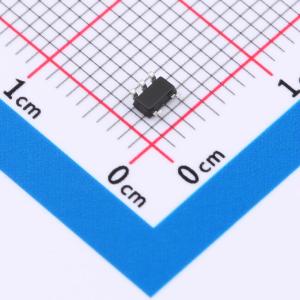

ETA3418S2F

高效2.5A强制PWM模式3MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3418是一款高效率的DC-DC降压转换器,采用强制PWM模式,最大输出电流可达2.5A,开关频率为3MHz。该器件支持2.6V到7V的输入电压范围,输出电压范围为0.6V到VIN。ETA3418采用SOT23-5封装,具有短路保护和过温保护功能,适用于低电压电源转换。
品牌名称: ETA(钰泰)
商品型号: ETA3418S2F
商品编号: C7435411
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.060867克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA3418 是一款高效的 DC - DC 降压开关稳压器，工作于强制 PWM 模式，能够提供高达 2.5A 的输出电流。该器件的输入电压范围为 2.6V 至 7V，输出电压范围为 0.6V 至输入电压（VIN），这使得 ETA3418 非常适合低压电源转换。以 3MHz 的固定频率运行，允许使用小电感值和低直流电阻（DCR）的电感器，从而实现更高的效率。由于开关频率较高，其他外部元件（如陶瓷输入和输出电容）也可以采用小尺寸的，同时保持极低噪声的输出电压。内置的电磁干扰（EMI）降低电路使该转换器成为射频（RF）应用的理想电源。内部软启动控制电路可降低浪涌电流。短路和热过载保护提高了设计的可靠性。 ETA3418 高效开关稳压器是一款 DC - DC 降压转换器，工作于强制 PWM 模式，能够提供高达 2.5A 的输出电流。该器件在 2.6V 至 7.0V 的输入电压下，以 3MHz 的频率进行脉冲宽度调制（PWM）操作，并提供 0.6V 至输入电压（VIN）的输出电压，这使得 ETA3418 非常适合板载后级稳压应用。内部同步整流器提高了效率，无需使用典型的肖特基续流二极管。利用内部高端 MOSFET 的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。

商品特性

效率高达 96%
最大输出电流高达 2.5A
3MHz 开关频率
内部补偿
微型 SOT23 - 5 封装
短路保护
过温保护
强制 PWM 模式

应用领域

液晶电视
机顶盒
电信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交67单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~7V
	输出电压	600mV~7V
	输出电流	2.5A
	开关频率	2.5MHz~3.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
