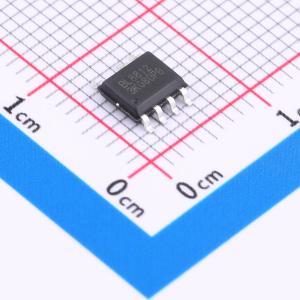

温馨提醒：图片仅供参考，商品以实物为准
BL8812B
原边反馈恒压恒流控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8812B是一款原边反馈的满足六级能效标准的电源控制芯片。内部集成2A 650V的高压MOS，最大推荐功率可达10W，适用于充电器，适配器，LED驱动电源等领域。
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8812B
- 商品编号
- C7435970
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.25168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~27V | |
| 开关频率 | 110kHz | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
BL8812B是一款原边反馈的满足六级能效标准的电源控制芯片。内部集成2A 650V的高压MOS，最大推荐功率可达10W，适用于充电器，适配器，LED驱动电源等领域。
商品特性
- 满足六级能效标准
- 原边反馈，无需光耦和BL431
- ±5%的恒压恒流精度
- 待机功耗小于75mW
- 内置2A 650V的高压MOS
- 最大功率10W
- 内置线电压补偿功能
- 完善的保护功能：VDD过压保护功能、VDD欠压保护功能、FB过欠压保护功能、输出短路保护功能、输出过流保护功能、所有管脚开路保护功能、OTP保护功能
- 启动电流非常低
- 工作电流低至650μA（典型值）
- 可调CC点和输出功率
- 开关频率根据输出负载自适应
- 具有精确的恒流恒压控制能力
- 提供逐周期电流限制
- 内置线压降补偿电路
- 具有线损补偿功能
- 具有CC模式关机功能
- 优化设计动态响应性能
- 恒压模式下工作频率随负载变化而变化，全工作过程中无异音
应用领域
- 充电器
- 适配器
- LED驱动电源
