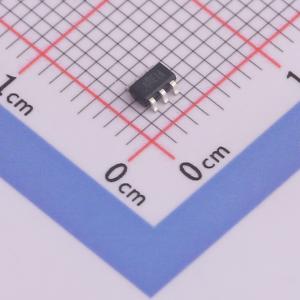

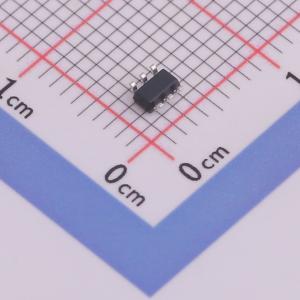

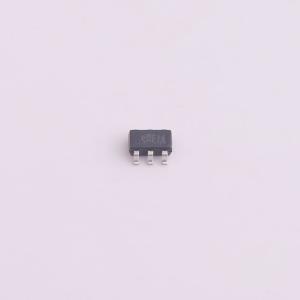

温馨提醒：图片仅供参考，商品以实物为准
SY8291FABC
高效300kHz 36V输入1.2A异步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8291F是一款高效率300kHz的异步降压调节器,能够提供1.2A的输出电流。其输入电压范围为9V到36V,具有低导通电阻的内部N通道功率FET,采用自适应恒定关断时间控制,集成软启动功能,减少浪涌电流。工作温度范围为-40°C到125°C。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8291FABC
- 商品编号
- C7435939
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~36V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 160uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8291F是一款高效的300kHz自适应恒定关断时间控制异步降压型DC/DC稳压器，能够分别提供1.2A的输出电流。SY8291F可在9V至36V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关，以最大限度地降低传导损耗。 300kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。
商品特性
- 9 - 36V输入电压范围
- 内部N沟道功率FET的低导通电阻RDS(ON)：180mΩ
- 300kHz开关频率
- 自适应恒定关断时间控制
- 内部软启动限制浪涌电流
- 0.81V参考电压，精度2%
- 符合RoHS标准且无卤素
- 紧凑型封装：SOT23-6
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
