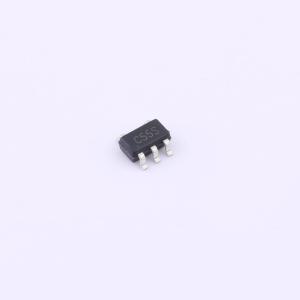

温馨提醒：图片仅供参考，商品以实物为准

4060

600mA 线性防反接锂电池充电芯片

描述: 耐压：12V 功能：电池防反接、单灯
品牌名称: HL(富海微)
商品型号: 4060
商品编号: C7431434
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.040633克(g)

商品参数

商品概述

4060 一款完整的单节锂离子电池充电器。带电池正负极反接保护、输入电源5V 正负极反接保护。其SOT23-5 的封装与较少的外部元件数使得4060 成为便携式应用的理想选择。采用了内部PMOSFET 架构，加上防倒充电路，不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V ，充电电流通过一个电阻器进行外部设置。当电池达到4.2V 之后，充电电流降至设定值1/10，4060 将自动终止充电。当输入电压（交流适配器或USB 电源）被掉电时，4060 自动进入一个低电流状态，电池端漏电流在0.1uA 以下。4060 的其他特点包括电源自适应、充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电的状态引脚。

商品特性

锂电池正负极反接保护
Vcc 输入端反接保护
电源自适应
兼容5mA - 600mA 的可编程充电电流
恒定电流/恒定电压操作，有温度自适应，可实现充电速率最大化
可直接从USB 端口给单节锂离子电池充电
精度达到±1% 的4.2V 预设充电电压
自动再充电
1 个充电状态开漏输出引脚
C/10 充电终止
待机模式下的供电电流为25uA
2.9V 涓流充电
软启动限制了浪涌电流
采用5 引脚SOT - 23 封装

应用领域

充电座
蜂窝电话、PDA
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
