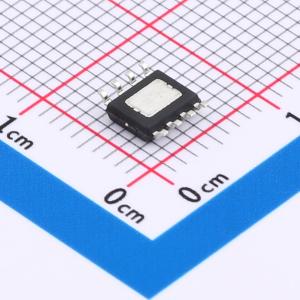

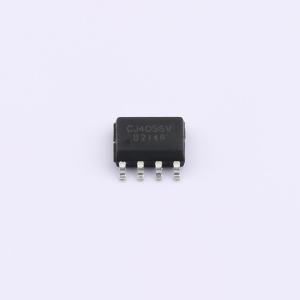

4056V

1A 线性全保护锂电池充电芯片

描述: 耐压：12V 功能：电源、电池防反接、OVP、双灯
品牌名称: HL(富海微)
商品型号: 4056V
商品编号: C7431439
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1693克(g)

商品参数

商品概述

4056V 是一款具备输入过压 OVP 保护、输入电源 5V 正负极反接保护、电池正负极反接保护的单节锂电池充电芯片，优化设计的快速恒定大电流/快速恒定电压充电模式使其具备更快的充电速度。其底部带有散热片的 ESOP8/DFN2*2 - 8 封装与较少的外部元件数目使得 4056V 成为便携式应用的理想选择。4056V 可以适合 USB 电源、适配器电源和太阳能电池电源工作。采用内置 PMOSFET 架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，4056V 将自动终止充电循环。当输入电压掉电后，4056V 自动进入一个低电流状态，将电池漏电流降至 0.2uA 以下。4056V 的其他特点包括电源自适应、电池温度检测、输入欠压闭锁、自动再充电和两个用于指示充电、充满的 LED 状态引脚。

商品特性

6.5V OVP 输入过压保护
Vcc 输入端 5V 反接保护
锂电池正负极反接保护
高达 1200mA 的可编程充电电流
恒定大电流快速充电
短恒压区快速充满
电源自适应
芯片内部温度自适应，充电速率最大化
精度达到 ±1% 的预设充电电压
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
2.9V 涓流充电
软启动限制了浪涌电流
电池温度监测功能
采用 8 引脚 ESOP 和 DFN2*2 封装

应用领域

磁吸式接口设备
穿戴设备
快速充电需求应用场景

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~10V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	2.9V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	50uA
