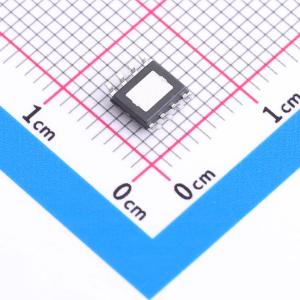

温馨提醒：图片仅供参考，商品以实物为准
4056H
30V耐压带OVP保护线性锂电池充电管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压：30V 功能：电池防反接、OVP、双灯
- 品牌名称
- HL(富海微)
- 商品型号
- 4056H
- 商品编号
- C7431440
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 6.5V~30V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 100nA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
4056H是一款线性锂电池充电管理芯片，其输入耐压可达30V，并具备OVP保护功能，采用恒流/恒压充电模式。该芯片采用内部PMOSFET架构，内置防倒充电路，无需额外增加外部二极管。热反馈机制能够自适应调节充电电流，尤其在大功率应用场景或高环境温度条件下，会对芯片的充电电流加以限制。其充满截止电压设有4.2V和4.35V两个规格。充电电流可通过Prog引脚的外接电阻进行外部调节。当充电电流达到最终浮充电压后降至设定值的1/10时，芯片会自动终止恒压充电过程。当输入电源移除，芯片将自动进入低功耗模式，此时电池端漏电流可降至0.1 μA以下。4056H采用底部带有散热片的ESOP8、DFN2x2-8L、DFN3x3-8L三种封装形式。
商品特性
- 输入电源端口最高耐压30V
- BAT端口最高耐压20V
- OVP保护电源：6.8V
- 自适应充电，采用恒流/恒压充电模式，支持最高1000mA的可编程充电电流
- 预设充电电压精度±1%
- 集成电池温度监测功能（NTC）
- 充电状态双输出、无电池和故障状态显示
- C/10终止充电
- 2.9V涓流充电，40%涓流充电电流
- 软启动功能，有效抑制浪涌电流
- BAT反接保护
应用领域
- 单节锂电池供电设备
