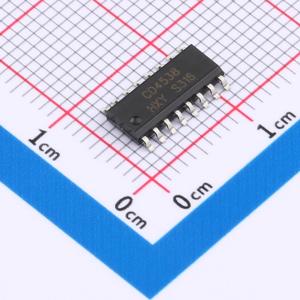

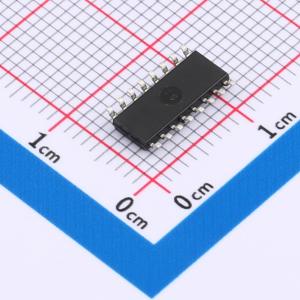

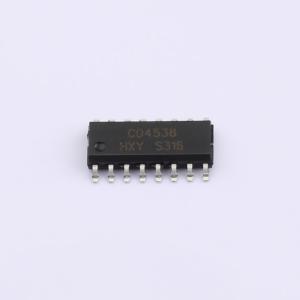

温馨提醒：图片仅供参考，商品以实物为准
CD4538-HXY
电源电压: 3V~15V 传播延迟: 100ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款高品质单稳态多谐振荡器采用SOP-16封装，具备精巧体积与卓越性能。其内部设计精密，传播延迟低至100ns，响应快速，确保系统运行高效稳定。兼容3V至15V宽范围电源电压，广泛适用于各类电子设备及系统集成项目。无论是通信设备还是消费电子产品，都能以其出色的稳定性与灵活性满足您的设计需求。
- 商品型号
- CD4538-HXY
- 商品编号
- C7427362
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 3V~15V | |
| 通道数 | 2 | |
| 输入类型 | - | |
| 静态电流(Iq) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 100ns | |
| 灌电流(IOL) | 880uA | |
| 拉电流(IOH) | 880uA | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 脉冲宽度可调；可重触发功能；复位输入；双边沿触发 |
商品概述
CD4538是一款双路、精密的单稳态多谐振荡器，具备独立的触发和复位控制功能。该器件可重触发和可复位，且控制输入在内部锁存。提供两个触发输入，支持上升沿或下降沿触发。复位输入为低电平有效，并在激活时阻止触发。通过采用线性CMOS技术，实现了对输出脉冲宽度的精确控制。脉冲持续时间和精度由外部元件R_X和C_X决定。该器件在断电条件下不会允许定时电容器通过定时引脚放电，因此无需在定时引脚串联外部保护电阻。所有引脚均提供静电放电输入保护。
商品特性
- 宽电源电压范围：3.0V ~ 15V
- 高噪声抗扰度：0.45VCC（典型值）
- 低功耗TTL兼容性：可驱动2个74L或1个74LS负载
- 新公式：PW_OUT = RC（脉冲宽度以秒为单位，R以欧姆为单位，C以法拉为单位）
- 器件间脉冲宽度变化 ±1.0%（典型值）
- 宽脉冲宽度范围：1μs ~ ∞
- 独立的锁存复位输入
- 对称的输出灌电流和拉电流能力
- 低待机电流：5 nA（典型值）@ 5 VDC
- 引脚兼容CD4528
