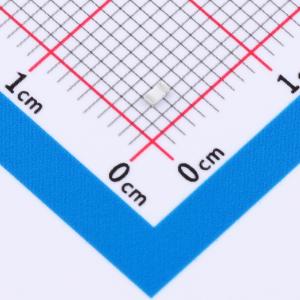

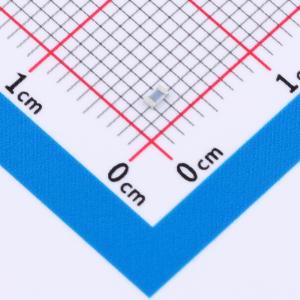

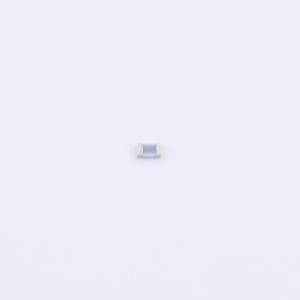

温馨提醒：图片仅供参考，商品以实物为准
32207638
SMD封装铂温度传感器，高精度、可互换，适用于电路板温度传感、保护和补偿
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YAGEO(国巨)
- 商品型号
- 32207638
- 商品编号
- C7427332
- 商品封装
- SMD,1.7x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | - | |
| 工作电压 | - | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | - |
商品概述
SMD 0603 Pt温度传感器符合DIN EN 60751标准。温度范围为 -50°C至 +130°C（150°C*）。采用标准SMD格式的Pt RTD，具有高精度和互换性。可通过标准贴装工具进行自动安装，采用泡罩卷盘包装，可大量供应。SMD 0603 Pt RTD元件专为印刷电路板的自动组装而设计，其精度、准确性和互换性为板载温度传感、板保护和温度补偿提供了理想解决方案。
商品特性
- 温度范围 -50°C至 +130°C（150°C*）
- 标准SMD格式的Pt RTD
- 铂传感器具有高精度和互换性
- 可通过标准贴装工具自动安装
- 泡罩卷盘包装
- 可大量供应
- 温度系数TCR = 3850 ppm / K
- 水中响应时间t0.5 = 0.1s，t0.9 = 0.25 s；空气中响应时间t0.5 = 2.5s，t0.9 = 8 s
- 测量电流Pt1000 Ω为0.1至0.3 mA
- 在规定的上限温度下空气中储存1000小时后，0°C时电阻值的漂移不超过DIN EN 60751规定的公差等级的公差值
- 典型的R(0 °C)在 +150°C下250小时后的漂移为0.06 %
- 0°C时自热为0.8 K/mW
- 尺寸：L1为1.7 ± 0.2mm，W为0.9 ± 0.2mm，H为0.45 ±0.1mm，L2为0.3 ± 0.2mm
- 端接采用镀镍阻挡层的电镀锡
- 采用面朝上安装；回流焊或波峰焊，如双波峰焊 ≤ 8 s/235 °C
- 泡罩卷盘包装，“面朝上”每卷4000个
应用领域
HVAC、汽车、电动出行、医疗和工业设备
