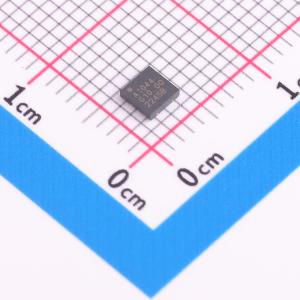

温馨提醒：图片仅供参考，商品以实物为准
CA-IF1044D-Q1
CA-IF1044-Q1 具有待机模式的汽车级 CAN 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该CAN 收发器系列符合 ISO11898-2 (2016) 高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 5Mbps（兆位每秒）的 CAN FD 网络。CA-IF1044 收发器具有低功耗待机模式，支持ISO 11898-2:2016 定义的唤醒序列。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IF1044D-Q1
- 商品编号
- C7422513
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.144647克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 7.5mA |
商品概述
该CAN 收发器系列符合 ISO11898-2 (2016) 高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 5Mbps（兆位每秒）的 CAN FD 网络。CA-IF1044 收发器具有低功耗待机模式，支持ISO 11898-2:2016 定义的唤醒序列。CA-IF1044V 包含VIO 电压，其内部的逻辑电平转换支持收发器接口直接连接3.3V 或者5V 逻辑电平。该器件支持总线故障保护电压 ±58V ，包含许多保护功能，如热关断，TXD 显性超时保护和电源欠压保护，以提高器件和CAN 的稳定性。
商品特性
- 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
- 所有器件均支持经典 CAN 和 5Mbps CAN FD（灵活数据速率）工作模式
- 常规模式低功耗待机模式，支持远程唤醒请求
- 未上电时的理想无源特性，总线和逻辑引脚处于高阻态（无负载）
- 上电和掉电时总线和 RXD 输出上无毛刺脉冲
- VIO 支持3.0V 到5.5V
- 总线故障保护：±58V
- VCC 和VIO 电源引脚上具有欠压保护
- 驱动器显性超时 (TXD DTO) - 数据速率低至4kbps
- 热关断保护 (TSD)
- 接收器共模输入电压：±30V
- 典型循环延迟：160ns
- 结温范围：-55°C 至 150°C
- 可提供SOIC8 封装和无引线DFN8 封装 (3.0mm x 3.0mm)
- 通过AEC-Q100 车规认证：工作环境温度范围Grade 1：-40°C 至 125°C
应用领域
- 车身控制模块
- 汽车网关
- 高级驾驶辅助系统(ADAS)
- 信息娱乐系统
