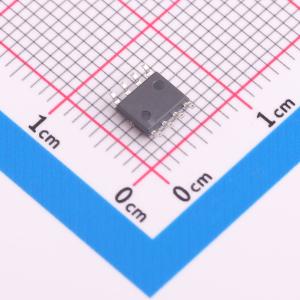

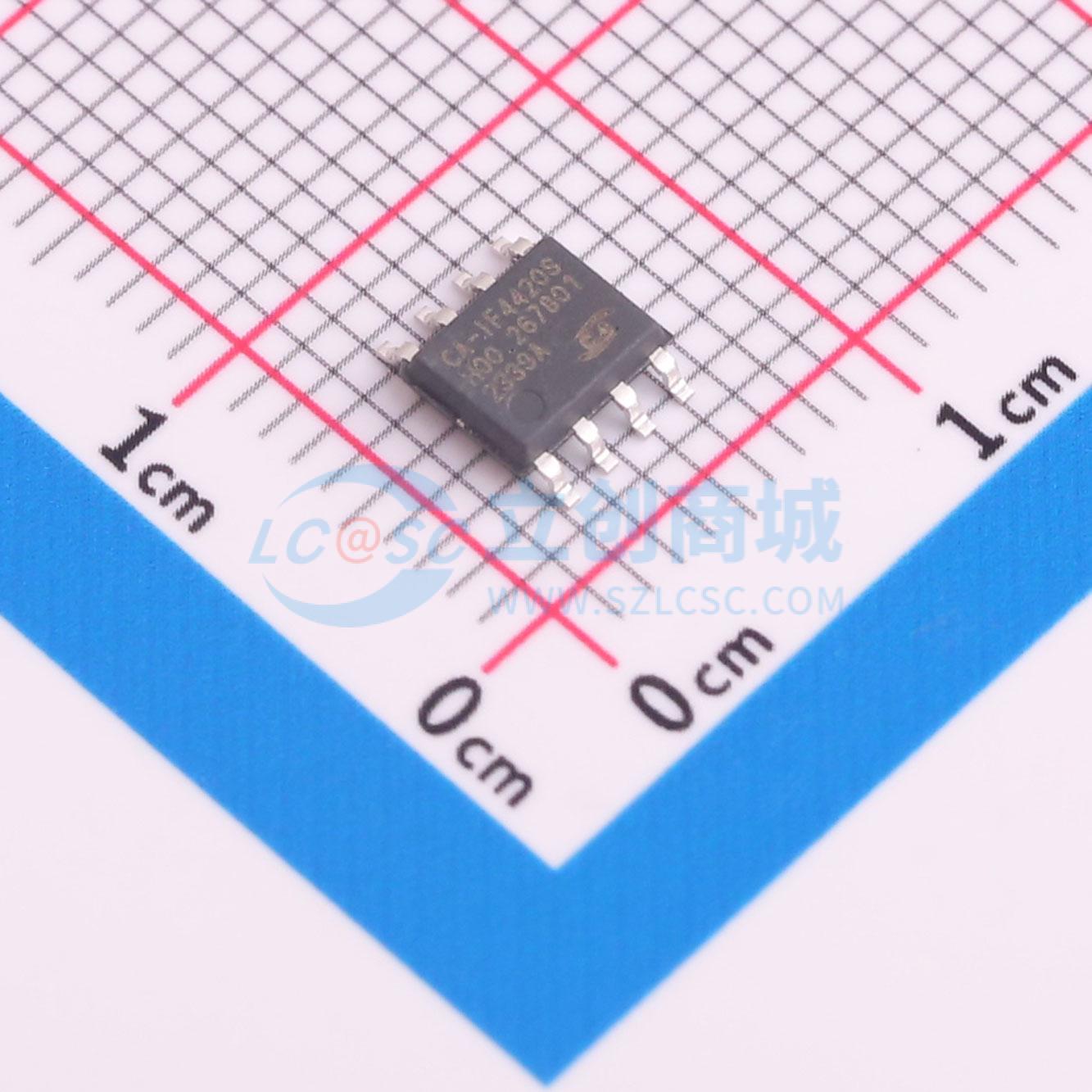

CA-IF4420S
CA-IF4420S 具有极性控制功能的 CAN 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该CAN收发器系列符合ISO1189-2 (2016)高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达5Mbps（兆位每秒）的CAN FD网络。该器件支持总线故障保护电压±58V，具有极性控制端口POL，可以控制总线的极性。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IF4420S
- 商品编号
- C7422518
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 110mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
该CAN收发器系列符合ISO1189-2 (2016)高速CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达5Mbps（兆位每秒）的CAN FD网络。该器件支持总线故障保护电压±58V，具有极性控制端口POL，可以控制总线的极性。CA-IF4420S包含VIO电源的电平逻辑转换，允许将收发器IO直接连接到1.8V、2.5V、3.3V或5V逻辑IO。此外，器件包含许多保护功能，以提高CAN器件的稳定性。CA-IF4420S具有很高的总线故障保护电压和共模电压范围，同时具有很高的ESD保护特性，在电磁环境恶劣的场景拥有非常出色的表现。CA-IF4420S包含如欠压保护、TXD显性超时保护及热关断保护等保护特性，从而提供系统的可靠性。CA-IF4420S具有SOIC8的封装，可以运行在 -40°C至125°C的工作温度范围。
商品特性
- 符合ISO 11898-2:2016和ISO 11898-5:2007物理层标准
- 所有器件均支持经典CAN和5Mbps CAN FD（灵活数据速率）
- 通过POL端口进行外部极性控制
- POL为低(默认)，CAN总线正常极性；POL为高，CAN总线极性反转
- 未上电时的理想无源特性
- 总线和逻辑引脚处于高阻态（无负载），上电和掉电时总线和RXD输出上无毛刺脉冲
- 总线故障保护：±58V
- VCC和VIO电源引脚上具有欠压保护
- 驱动器显性超时 (TXD DTO) - 数据速率低至4kbps
- 热关断保护 (TSD)
- 支持1.7V到5.5V逻辑电平转换
- 接收器共模输入电压：±30V
- 典型循环延迟：130ns
- 结温范围：-55°C至150°C
- 可提供SOIC8封装
应用领域
- 供热通风及空调系统（HVAC）
- 工业控制
- 建筑自动化
- 开关柜
- 楼宇自动化
