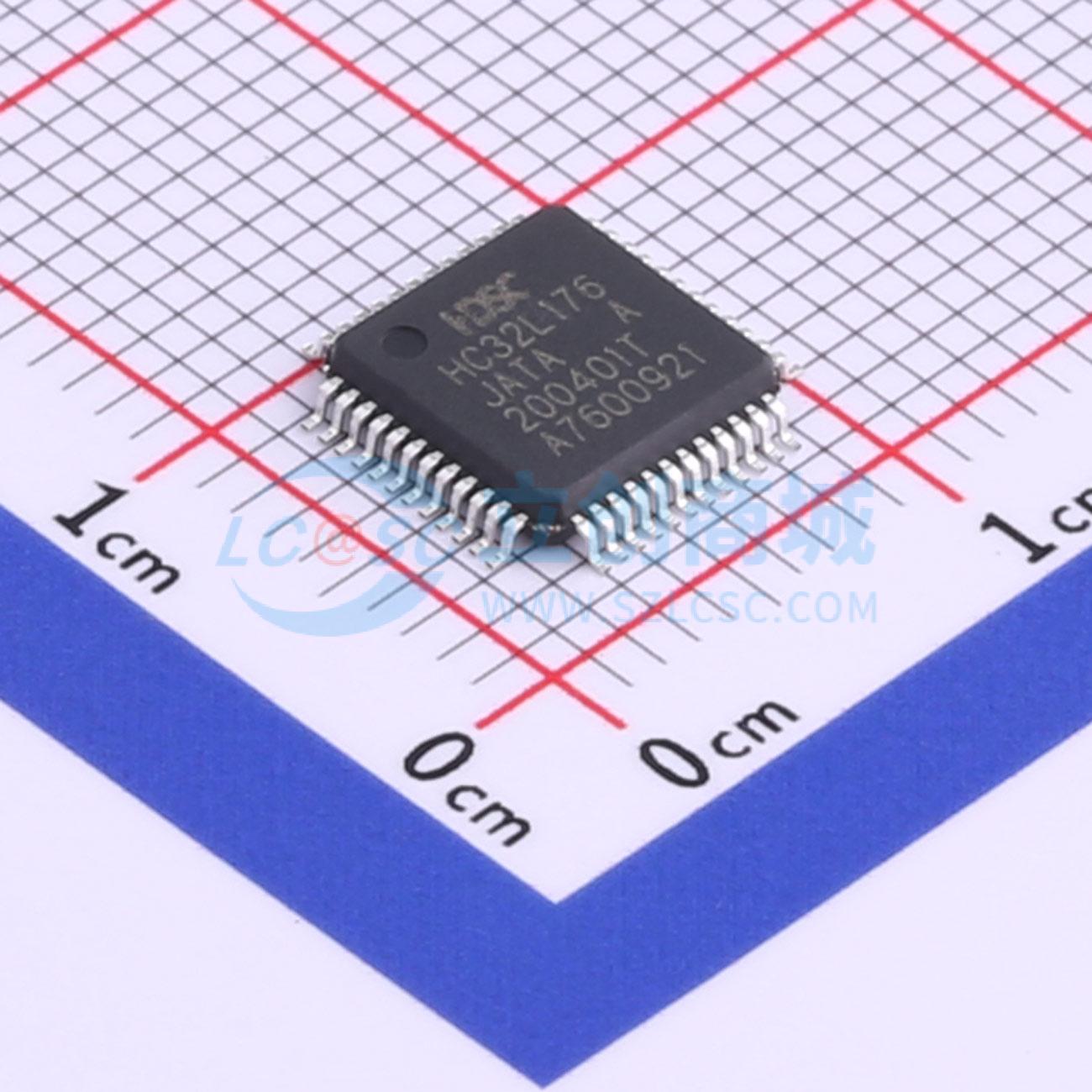

HC32L176JATA-LQ48

HC32L170/ HC32L176 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。集成12 位 1Msps 高精度 SARADC，1 个12 位DAC 以及集成了比较器、运放、内置高性能PWM 定时器、LCD 显示、多路 UART、SPI、I2C等丰富的通讯外设，内建AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR调试开发软件，支持C 语言及汇编语言，汇编指令。

• 48MHz Cortex-M0+ 32 位 CPU 平台
• 具有灵活的功耗管理系统，超低功耗性能：
  • 0.6μA@3V 深度休眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和 CPU 数据保存
  • 1.0μA@3V 深度休眠模式 + RTC 工作
  • 8μA@32.768kHz 低速工作模式：CPU 运行，外设关闭，从 Flash 运行程序
  • 30μA/MHz@3V@24MHz 休眠模式：CPU 停止，外设关闭，主时钟运行
  • 130μA/MHz@3V@24MHz 工作模式：CPU 运行，外设关闭，从 Flash 运行程序
• 4μs 超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
• 128K 字节 Flash 存储器，具有擦写保护功能，支持 ISP、ICP、IAP
• 16K 字节 RAM 存储器，附带奇偶校验，增强系统的稳定性
• 通用 I/O 引脚（88IO/100PIN, 72IO/80PIN, 56IO/64PIN, 40IO/48PIN, 26IO/32PIN）
• 外部高速晶振 4 - 32MHz，外部低速晶振 32.768kHz，内部高速时钟 4/8/16/22.12/24MHz，内部低速时钟 32.8/38.4kHz，PLL 时钟 8 - 48MHz，硬件支持内外时钟校准和监控
• 定时器/计数器：
  • 3 个 1 通道互补输出通用 16 位定时器
  • 1 个 3 通道互补输出通用 16 位定时器
  • 2 个低功耗 16 位定时器，支持级联
  • 3 个高性能 16 位定时器/计数器，支持 PWM 互补，死区保护功能
  • 1 个 20 位可编程看门狗电路，内建专用 10kHz 振荡器提供 WDT 计数
  • 1 个超低功耗脉冲计数器 PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达 1024 秒
  • 1 个可编程 16 位定时器 PCA，支持 5 通道捕获比较，5 通道 PWM 输出
• 通讯接口：
  • 4 路 UART 标准通讯接口
  • 2 路 LPUART 低功耗通讯接口，深度休眠模式下可工作
  • 2 路 SPI 标准通讯接口
  • 2 路 I2C 标准通讯接口
• 蜂鸣器频率发生器，支持互补输出
• 硬件万年历 RTC 模块
• 硬件 CRC16 / CRC32 模块
• AES128/192/256 硬件协处理器
• TRNG 真随机数发生器
• 2 通道 DMAC
• 452 / 650 / 8*48 LCD 驱动
• 全球唯一 10 字节 ID 号
• 12 位 1Msps 采样的高速高精度 SARADC，内置跟随器，可测量高输出阻抗的信号
• 1 路 12 位 500Ksps DAC
• 集成 1 个多功能运算放大器，可以作为 DAC 的输出 Buffer
• 集成 3 路电压比较器，具有 6 位 DAC 和可编程比较基准
• 集成低电压侦测器，可配置 16 阶比较电压，可监控端口电压以及电源电压
• SWD 调试解决方案，提供全功能调试器
• 工作条件： -40 - 85°C，1.8 - 5.5V
• 封装形式：LQFP100/80/64/48, QFN32

• 传感器应用、物联网应用
• 智能仪表、无线模块、温控器、货架标签
• 智能交通、报警系统
• 智能家居、医疗设备
