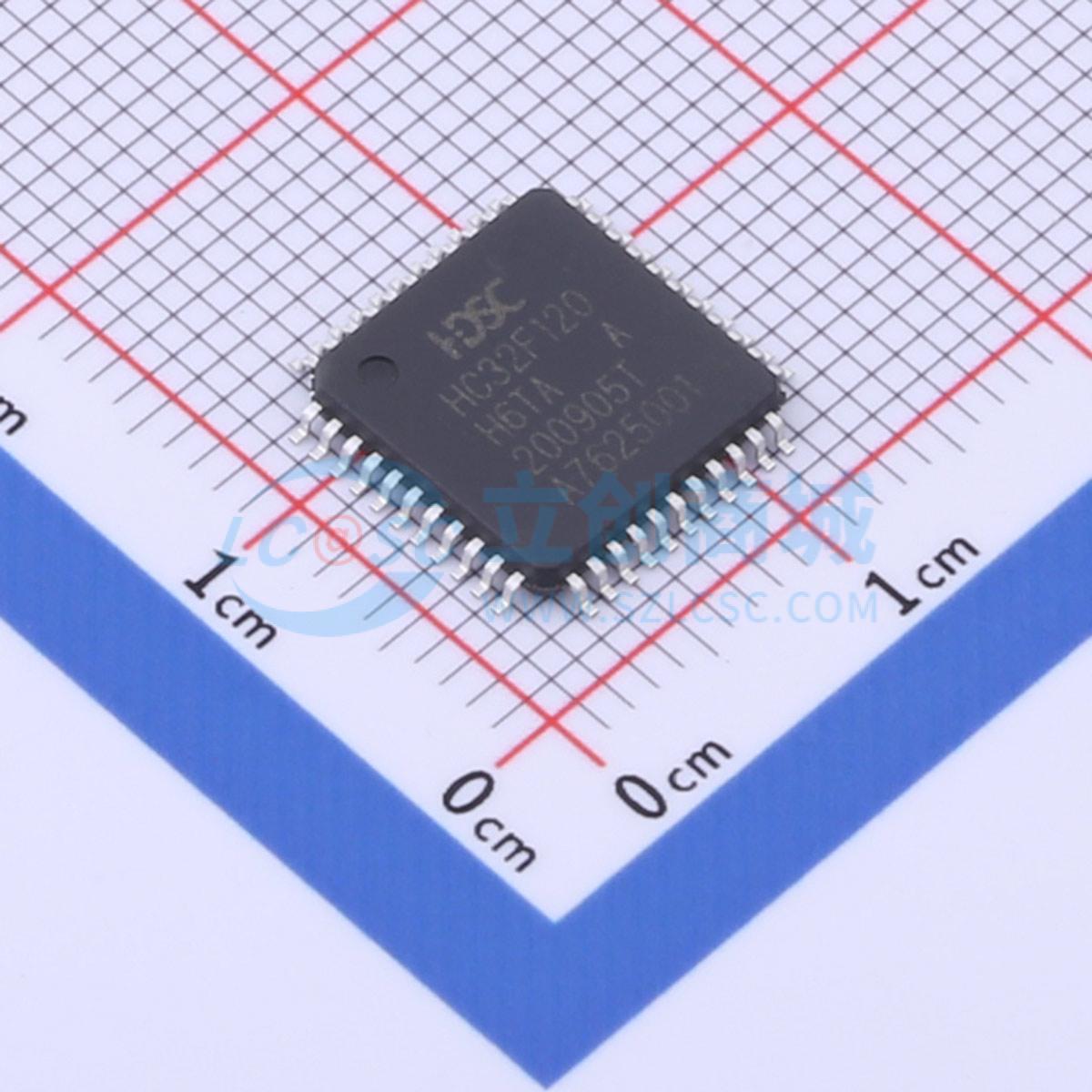

HC32F120H6TA-LQ44

HC32F120 系列是基于 ARM Cortex -M0+ 32-bit RISC CPU，最高工作频率 48MHz 的高性能 MCU。Cortex -M0+ 内核支持 2 级流水线，运算能力达到 0.95 Dhrystone MIPS/MHz，硬件调试电路支持 2 - pin 的 SWD 调试界面。 HC32F120 系列集成了片上存储器，包括最大 64KB 的 Flash，最大 4KB 的 SRAM。集成了 Flash 访问预取指加速单元（Prefetch），提高 Flash 访问效率。支持外设间事件相互触发，可以显著降低 CPU 的事务处理负荷。 HC32F120 系列集成了丰富的外设功能。包括最大 12 通道的 12bit 1MSPS ADC，8 个多功能 16bit Timer（TimerB）支持输入捕捉、输出比较、PWM 输出，1 个 16bit Timer（Timer0）支持异步计数，1 个 I2C 通信接口，1 个 SPI 通信接口，4 个 USART 通信接口，其中 1 个 USART 支持 LIN 通信功能。 HC32F120 系列支持宽电压范围（2.7 - 5.5V），宽温度范围（-40 - 85℃）和低功耗模式。

• ARM Cortex - M0+ 32bit MCU，48MHz，up to 64KB Flash，4KB SRAM，9 Timers，12bit ADC，6 个通信接口
• ARMv6 - M 架构 32bit Cortex - M0+ CPU，最高工作频率 48MHz
• 内置存储器最大 64KByte 的 Flash memory，支持安全保护
• 最大 4KByte 的 SRAM
• 电源（VDD）：2.7 - 5.5V
• 3 个独立时钟源：外部主时钟晶振（4 - 20MHz），内部高速 RC（48MHz），内部低速 RC（32.768kHz）
• 包括上电复位（POR），低电压检测复位（LVDR），端口复位（RESET）在内的 8 种复位源，每个复位源有独立标志位
• 低功耗运行，外设功能可以独立关闭或开启，低功耗模式：Sleep，Stop 模式
• 支持外设事件相互触发，降低 CPU 处理负荷
• 最多 12 通道 12bit 1MSPS ADC，支持单次/扫描变换，支持各个 Timer 事件触发开始变换
• 8 个多功能 16bit 通用 Timer（TimerB），支持输入捕捉、输出比较、PWM 输出
• 1 个 16bit 通用 Timer（Timer0），支持异步计数
• 最大 28 个 GPIO（LQFP32）
• 最大 40 个 GPIO（LQFP44）
• IO 驱动能力最大 20mA 输出电流，10mA 灌电流
• 最大 6 个通信接口：1 个 I2C，支持 7 位/10 位地址格式；4 个 USART，其中 1 个 UART 支持 LIN 总线协议，支持全双工和半双工异步通信；1 个 SPI，支持 16bit 数据宽度
• 支持 96 位全球 Unique ID
• 封装形式：LQFP32（7×7mm，0.8mm pitch），LQFP44（10×10mm，0.8mm pitch）

• 家电控制
• 智能硬件
